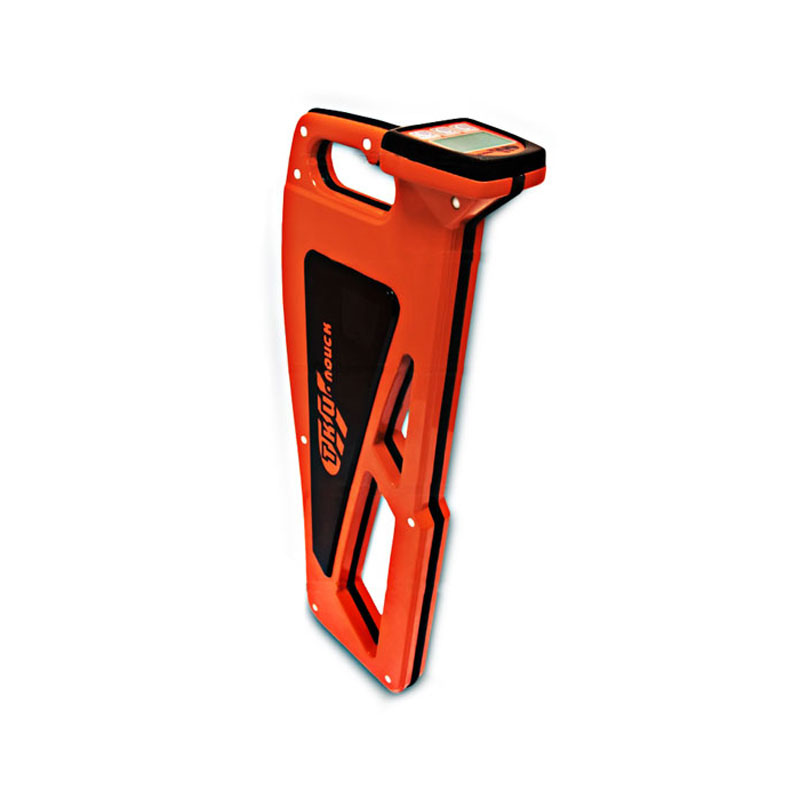

Трубокабелеискатель ТКИ-Поиск

Трубокабелеискатель ТКИ-Поиск представляет собой прибор-трубоискатель, при помощи которого можно обнаружить под слоем земной поверхности конструкции типа трубопровода. С помощью этого устройства можно проводить поиски местоположения металлических коммуникационных элементов, таких как силовые кабели, металлические трубопроводы, кабели электросвязи и пр. Основное применение этого прибора это коммунальное хозяйство, строительство, энергетика.

Функциональное применение прибора

Применение этого прибора (название ТКИ-Поиск) позволяет перед началом проведения земляных работ убедиться в том, что на данном участке отсутствуют какие-либо коммуникационные трассы. Благодаря этому устройству можно исключить случаи повреждения кабелей, трубопроводов, что убережет от аварийных ситуаций и несчастных случаев.

Принцип работы

Подземные коммуникации, имеющие в своем составе металлические протяжные элементы, заземляются с обеих сторон. По металлическим элементам проходят блуждающие токи, которые генерируют электромагнитные поля, на которые и реагирует устройство-трубоискатель. Силовые электрические кабели также генерируют вокруг себя электромагнитное поле, благодаря которому и будет определено место залегания кабельной трассы. Прибор позволяет выявить коммуникации, которые расположены на глубине до 3 метров.

Устройство является переносным прибором и питается либо от 6-ти элементов АА или от 6 аккумуляторов 1.2В.

Эксплуатационные условия

Устройство рассчитано для работы в полевых условиях при температурах внешней среды от -200С до +400С. Влажностный показатель воздушных окружений не должен повышать значение выше, чем 84% при норме температуры в +19…210С. При этом атмосферное значение давления обязано вкладываться в эталон значений килопаскаль: минимум 84 максимум 106,7.

Параметр

Значение

Предельное значение глубины залегания отыскиваемых трубопроводов и кабельных трасс:

Точность выполнение поиска:

0,2м

Индикация работы прибора:

-визуальный индикатор (цифровой индикатор в виде полоски):

+

-звуковая (изменения частоты щелчков звукового сигнала):

+

Время непрерывной работы от одного заряда батарей:

24 часа

Габаритные параметры:

100х680х290мм

Вес устройства:

3,5кг

Степень защиты корпуса:

IP56

  • устройство типа ТКИ-Поиск;
  • шесть батарей типа АА(1,5В) (опционально);
  • шесть аккумуляторов (1,2В) (опционально);
  • эксплуатационное устройство;
  • техническая документация.
