Муфта кабельная РМ 7-98 (84)

No votes yet

Муфты кабельные разветвительные РМ-7-98 (84) ТУ У 31.6-34167410-015:2010 обеспечивает разделение электрических кабелей, отходящих от группового кабеля к устройствам, входящим в состав СЦБ. Посредством данного изделия существенно упрощается подключение путевых ящиков, приводов, светофоров и других приборов, находящихся на железнодорожных переездах.

Область применения кабельных муфт РМ-7-98 (84)

Муфты данного типа являются важными элементами систем безопасности и механизмов контроля движения железнодорожного транспорта.

Устройство и работа кабельных муфт РМ-7-98 (84)

Изготовление муфт РМ-7-98 (84) осуществляется без использования электрического монтажа. Изделие состоит и сварного корпуса, сделанного из листовой стали и покрытого специальным антикоррозийным слоем, и набора клемных панелей и контактов резьбового типа, к которым впоследствии будет подключаться кабельная проводка. Общее количество контактов с резьбой может изменяться, в зависимости от особенностей станции, на которой будет установлена муфта.

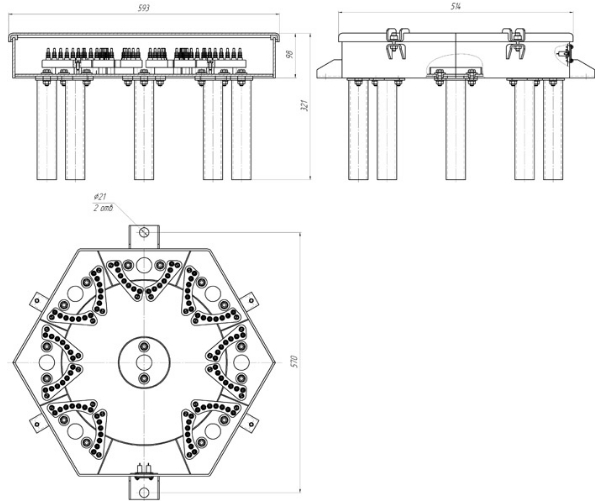

Рис.1 - Схема габаритных размеров муфт кабельных разветвлительных РМ 7-98 (84)

Параметр

Значение

Количество рабочих направлений

7

Количество встроенных панелей для клемм ПКР-М4-7

14

Количество контактов резьбового типа

84

Масса, кг

26
