Муфта кабельная РМ 4-28

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

С помощь муфт кабельных разветвительных РМ-4-28 ТУ У 31.6-34167410-015:2010 осуществляется разделение кабельных жил, направленным к устройствам, входящих в систему СЦБ, от основного группового кабеля. Подобным образом проводится подключение путевых ящиков, сигнальных светофоров, электрических приводов, управляющих стрелочным механизмом, и других приборов специального назначения.

Область применения кабельных муфт РМ-4-28

Кабельные муфты с разветвителем входят в стандартный набор технических средств, применяемых на переездах и участвующих в контроле и управлении движением железнодорожных составов.

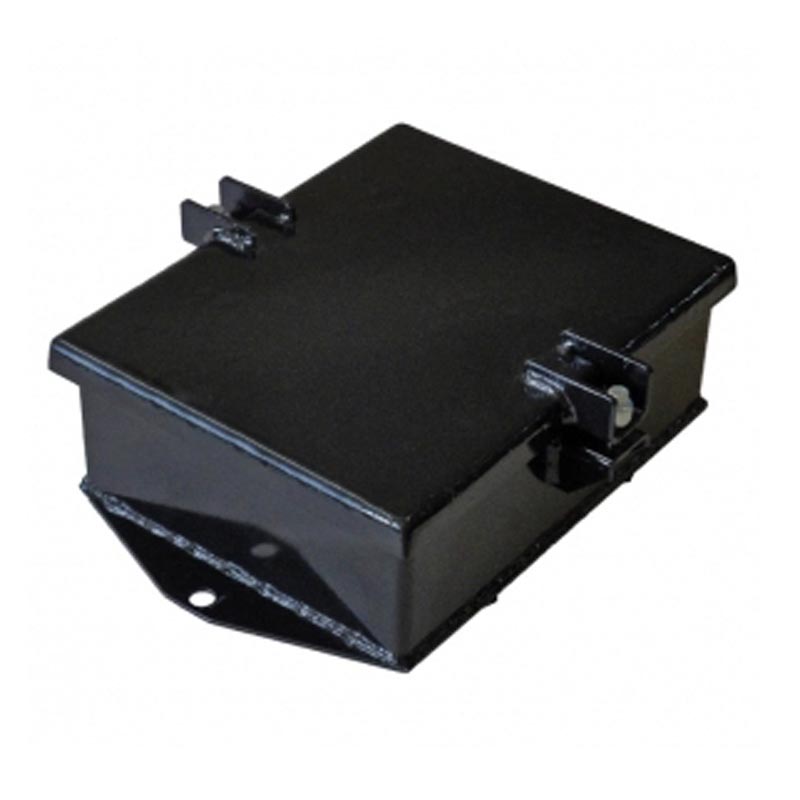

Устройство и работа РМ-4-28

При производстве РМ 4-28 не задействуется электрический монтаж. Корпус изделия являет собой металлическую конструкцию, созданную из листов стали методом сварки. Внешняя поверхность корпуса защищена долговечным антикоррозийным слоем. Дополнительная герметизация муфты обеспечивается набором уплотненных крышек.

Рис.1 - Схема габаритных размеров муфт кабельных разветвлительных РМ 4-28

Характеристики

Параметр

Значение

Количество рабочих направлений муфты

4

Количество встроенных панелей с клеммами ПКР-М4-7

4

Количество внешних контактов резьбового типа

28

Масса изделия, кг

16,8
