Муфта кабельная РМ 7-49

No votes yet

Муфты кабельные разветвительные  РМ-7-49 ТУ У 31.6-34167410-015:2010 – специализированное эл.монтажное оборудование железнодорожного назначения. Все элементы конструкции устройства имеют защитное антикоррозийное покрытие. Муфта имеет съемную крышку с уплотнителем, а также изолированные резьбовые клеммные панели.

Назначение кабельной муфты РМ-7-49

Кабельная муфта РМ-7-49 предназначена для разветвления группового кабеля по семи направлениям с целью обеспечения присоединения путевых ящиков, светофоров, эл.приводов управления стрелками и прочего оборудования, обеспечивающего функциональность железной дороги.

Устройство и работа кабельной муфты РМ-7-49

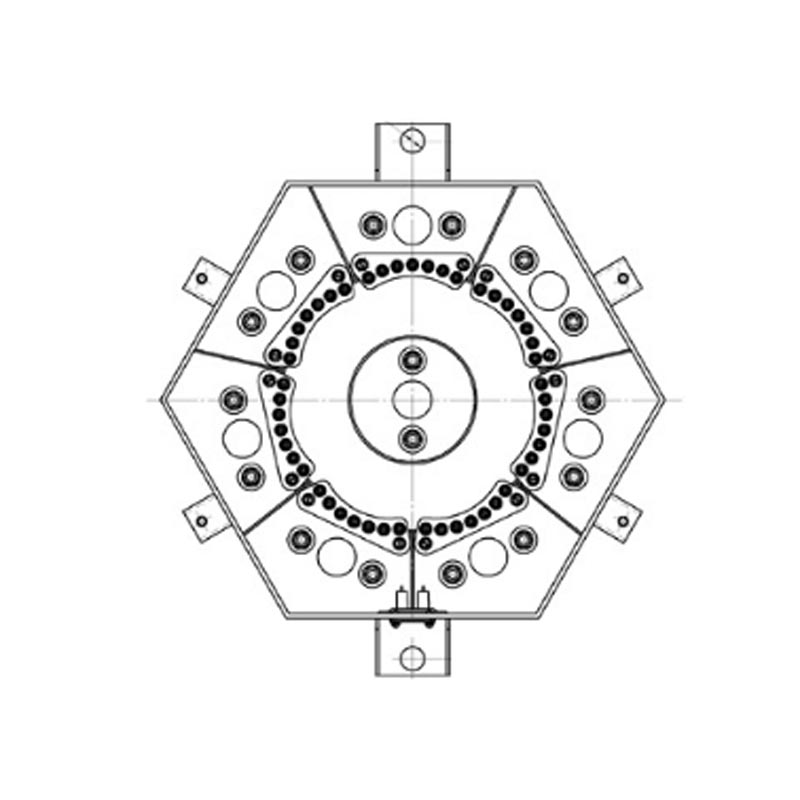

Устройство имеет сварную конструкцию корпуса с деталями, выполненными из листовой стали. Корпус разделен на 7 отсеков, закрываемых общей крышкой, фиксируемой винтовыми зажимами. Внутри отсеков смонтированы клеммные панели с резьбовыми клеммами. В центральной части нижней стороны корпуса имеется отверстие для ввода группового кабеля, в каждом отсеке расположено отверстие для вывода разветвленного кабеля.

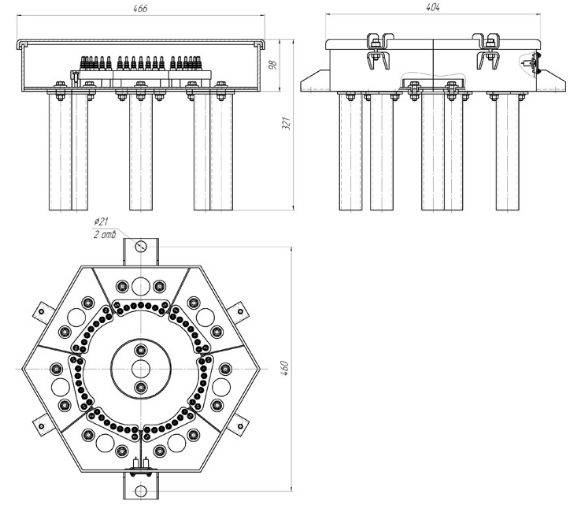

Рис.1 - Схема габаритных размеров муфты кабельной разветвительной РМ 7-49

Модификация устройства

РМ 7-49

Тип устройства

Муфта кабельная разветвительная

Технический стандарт

ТУ У 31.6-34167410-015:2010

Кол-во направлений разветвления

7

Тип используемых клеммных панелей

ПКР-М4-7

Кол-во клеммных панелей

7

Общее число контактов

49

Тип контактов

Резьбовые

Габариты устройства, мм

466х460х321

Масса устройства, кг

25,0
