Кабельная тележка ТТХ, ТТП, ТТЛ, ТПГ

Кабельная тележка ТТХ, тележка ТТП, тележка ТТЛ, тележка ТПГ это всегда отличные механические агрегаты, при помощи которых можно осуществлять подачу электроэнергии к различным производственным установкам и машинам с помощи тросовой системы.

По своим особенностям тележки делятся на две категории. К первой относятся легкие устройства. Они предназначаются для работы в помещениях с высотой до 60 м и небольшим количеством коммутационных кабелей.

Тяжелые кабельные тележки рассчитаны на тот случай, когда общий вес и количество кабелей являются существенными. Эти агрегаты отличаются большей грузовой нагрузкой и могут перемещать до 25 кг кабелей, подвешенных к каждой такой тележке.

Где используются тележка ТТХ, ТТП, ТТЛ, ТПГ

Кабельные тележные системы применятся на разных промышленных и производственных объектах, где требуется мобильная подача электроэнергии к различным электрифицированным агрегатам. Это могут быть краны, цеховые телеги, краны-балки, тельферы и прочее.

Устройство тележек и принцип их работы

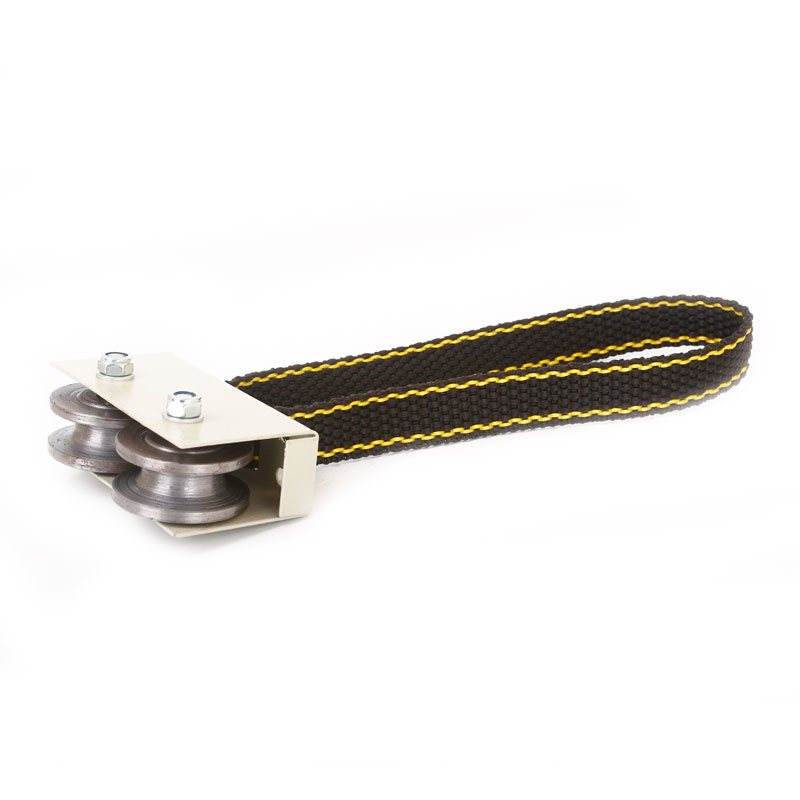

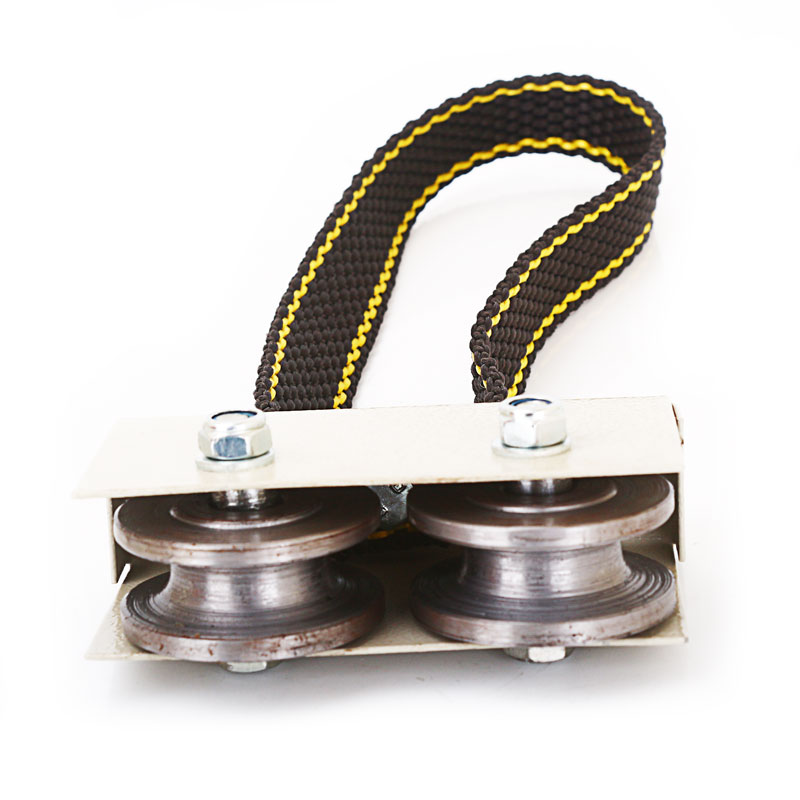

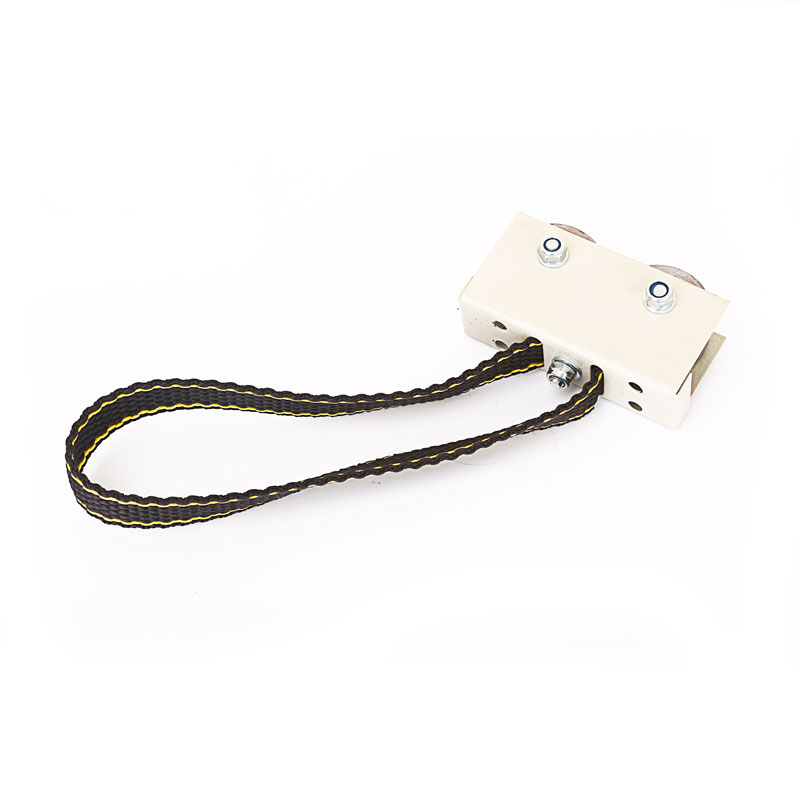

Тележная система подачи электропитания отличается простой конструкцией, состоящей из металлического корпуса, скрепляемого болтами. Между корпусными пластинами расположена ось, на которой имеются подвижные ролики, для перемещения конструкции по тросу. В качестве механизма крепления могут применяться либо стальные пластины, закрепленные к корпусу болтами, либо текстильная лента, проложенная через специальные пазы в нижней части корпуса.

В качестве конструкционного материала используется металл – для корпуса сталь, а для роликов может быть сталь, бронза, латунь, нержавейка. Также для роликов могут применяться и полимерные материалы такие, как полиамид и капролон.

Для подачи коммутационных токоподводящих кабелей в рабочую зону используется передвижение роликовой конструкции по стальному тросу. Диаметр троса может составлять от 6 до 11 мм, а несущая способность легких тележек составляет 12,5 кг, тяжелых – 25 кг. Максимальная скорость, с которой возможно перемещения конструкции тележки по кабелю равна 2,5 м/с.

Предельно допускаемая несущая способность:

от 6 до 25 кг

Допустимый температурный рабочий режим:

от -400С до +600С

Предельно возможная скорость передвижения:

2,5 м/с

Величина диаметра, по которому перемещается тележка:

от 6 до 11 мм

Возможные исполнения тележек по категории размещения:

У1, У2, У3

  • Кабельная тележка ТТХ
  • Кабельная тележка ТТП
  • Кабельная тележка ТТЛ
  • Кабельная тележка ТПГ
