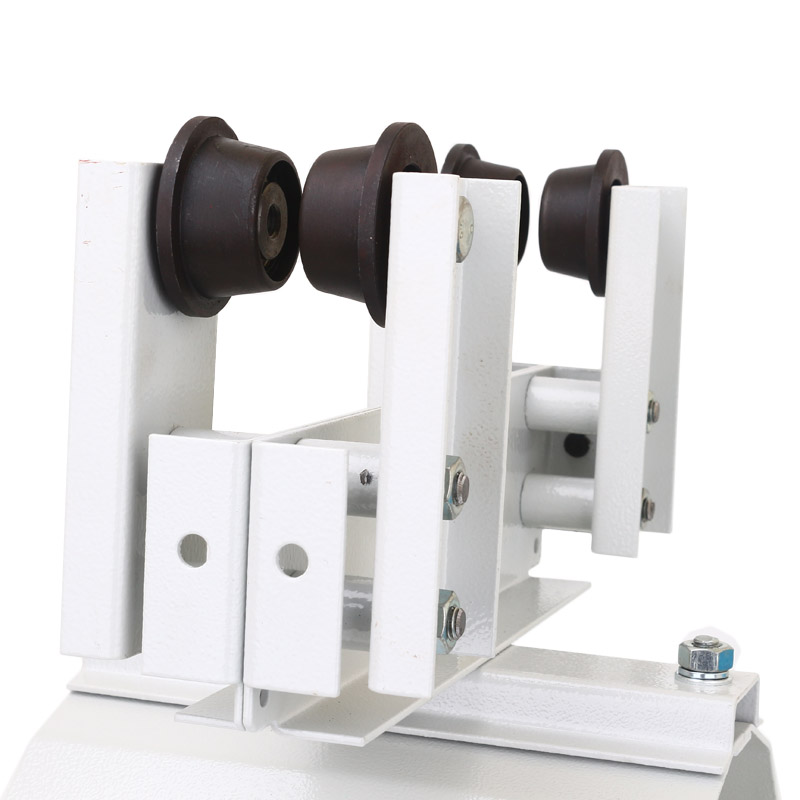

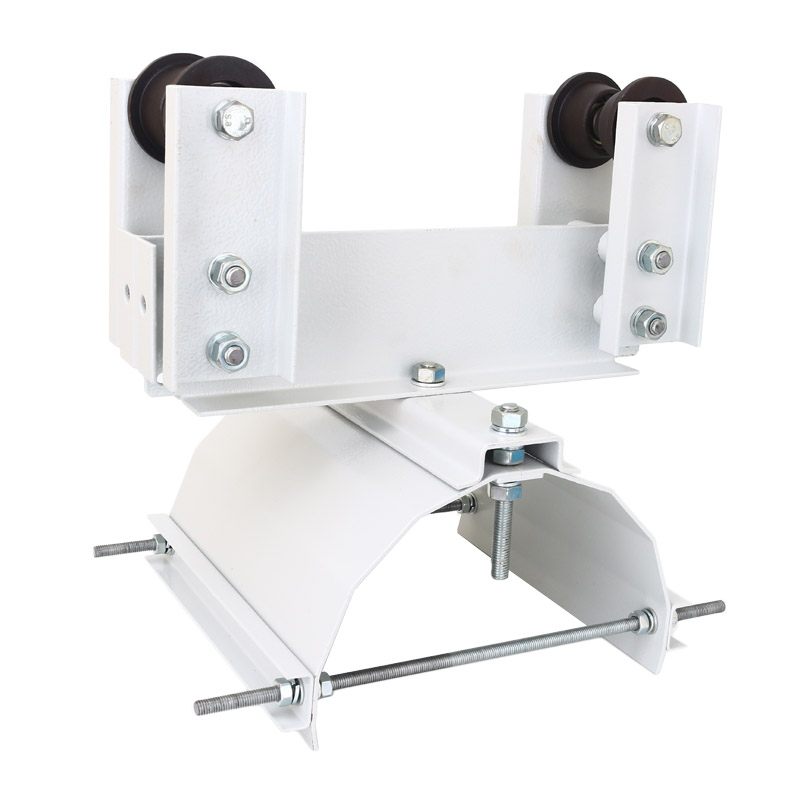

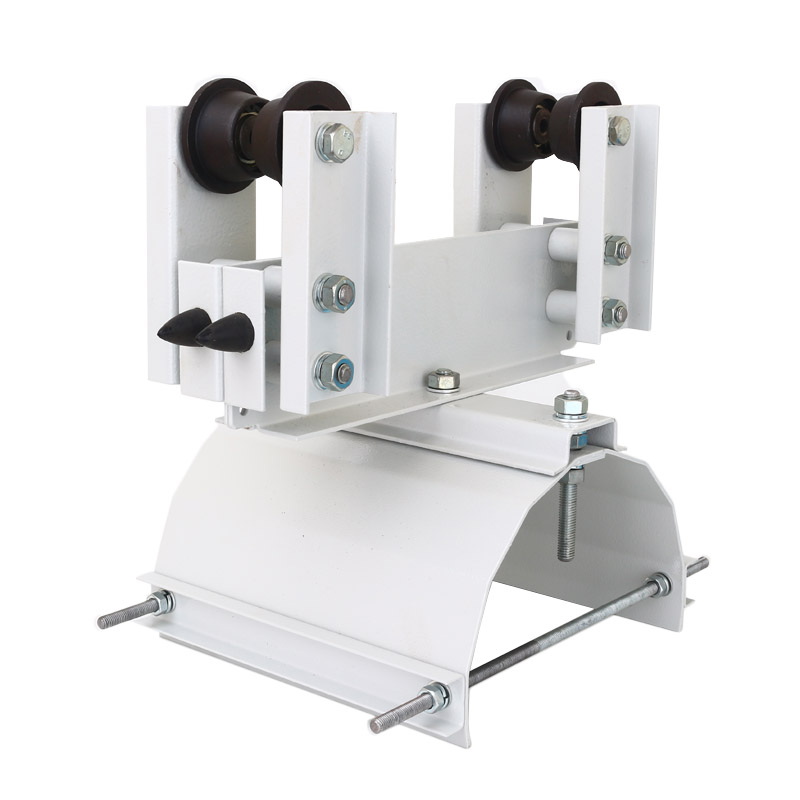

Кабельная тележка ТДМ, ТДП

No votes yet
Категория:

Кабельная тележка ТДМ, Кабельная тележка ТДП для движения по двутавру являются механическими устройствами, реализующими скоростное перемещение кабелей электроснабжения.

Назначение кабельных тележек ТДМ, ТДП

Тележки позволяют создать гибкий подвод электропитания к производственному оборудованию:

  • Транспортировочному,
  • Подъемно-транспортному,
  • Перемещающемуся и др.

Устройство и работа

Кабельные тележки для движения по двутавру (ТДМ, ТДП) используют в качестве дорожки катания двутавровые балки, способные выдержать значительные механические нагрузки без деформации. Большой вес получаемой системы перемещения обеспечивает требуемую силу прижима роликов с ребордами для полного выполнения ими своих функций.

Поддержка кабеля осуществляется скобами с минимальным радиусом изгиба. Это предотвращает повреждение его медной части.

В роликах установлены подшипники качения.

Конструкция тележек предотвращает закусывание и заедание при движении.

Для изготовления тележек и роликов применяются:

  • Стальные,
  • Нержавеющие,
  • Бронзовые,
  • Латунные сплавы.

Параметр

Значение

Грузоподъемность (ГП)

(25/98,7/175)кг

Рабочий температурный интервал

(-40÷+100)°C для ГП 175кг

(-40÷+60)°C для ГП (25/98,7)кг

Верхний скоростной предел

2,5м/с для ГП (25/175)кг

2,1м/с для ГП 98,7кг

Категория размещения

У1/У2/У3 для ГП 25кг

У1 для ГП (98,7/175)кг

Допустимая ширина полки двутавра

(5,5÷19)см для ГП 175кг

5,5см для ГП (25/98,7)кг

Ширина кабельного держателя

(40+К)мм для ГП 175кг

Минимальная ширина кабельного держателя

11,5см для ГП 175кг

Длина тележки

(30+2S+D)мм для ГП 175кг

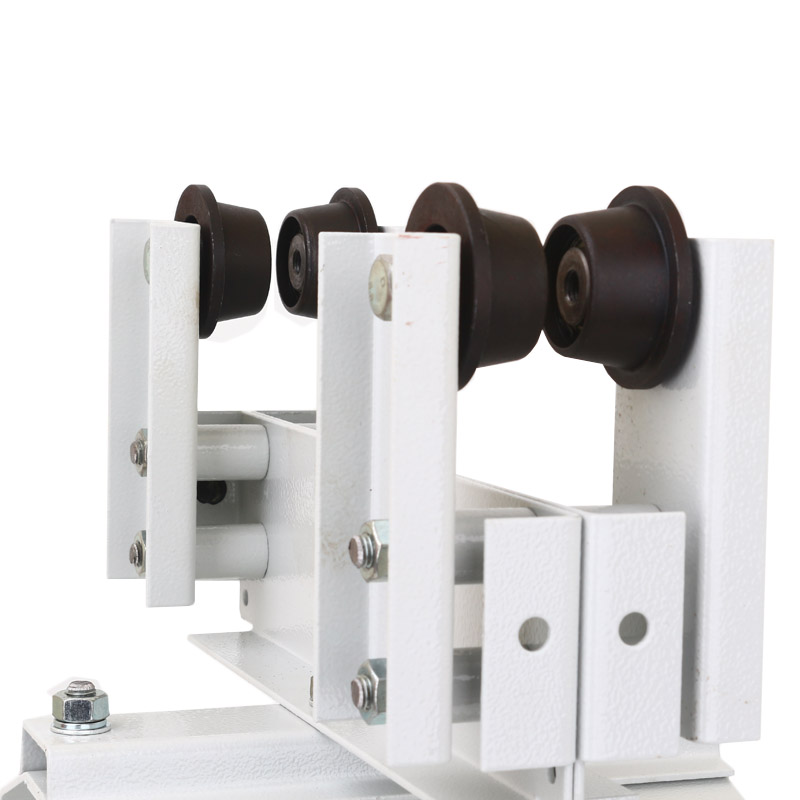

Тележки могут быть как с четырьмя, так и с восемью роликами (дополнительные ролики снижают истирание щек тележки и исключают закусывание двутавра).
