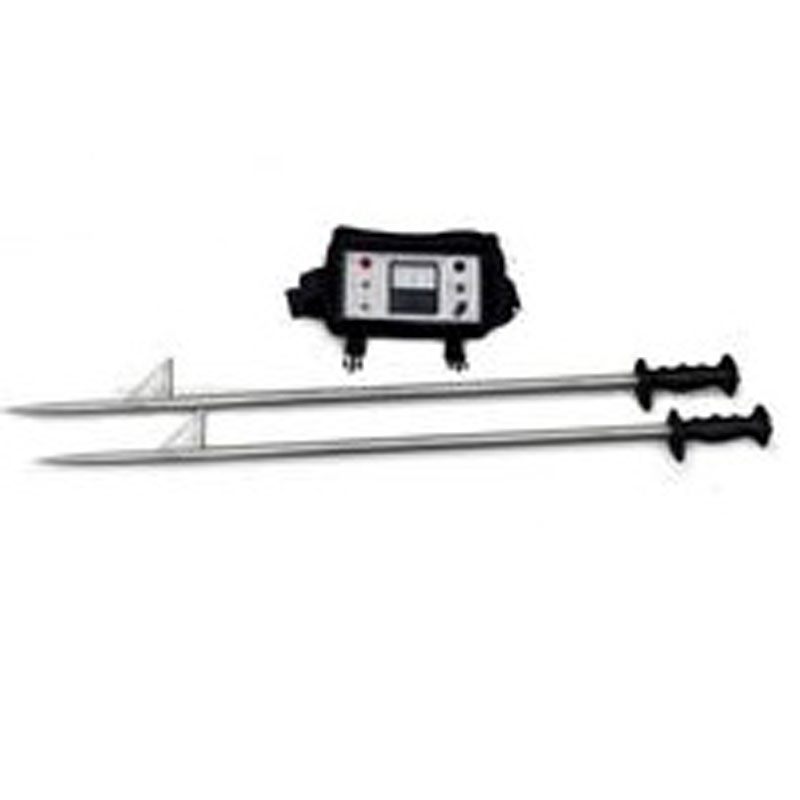

Прибор ППЗ-80 представляет собой прибор для поиска места пробоя изоляционной оболочки электрического кабеля. Используя среди своего арсенала поисковых приборов наше устройство, получается дополнительная возможность на высоких параметрах точности быстро находить то место, где даже незначительно повредился кабель, который имеет изоляционную оболочку из сшитого полиэтилена. Этот тип устройства предназначается для эксплуатации в составе испытательных установок типа УПЗ-80-5 и типа УПЗ-80-10.

Использование данного поискового прибора

Работа прибора основана на возможности выполнения токовых измерений исследуемого участка почвы. Потенциал почвы образуется вследствие токов растекания в местах повреждения и пробоя изоляционной оболочки кабеля.

Чтобы подключить в рабочее состояние прибор ППЗ-80 к исследуемому земному участку используются специальные грунтовые металлические щупы. Щупы погружаются в почву на глубину от 1 сантиметра до 10 сантиметров. При этом размер расстояния между ними должен быть 49,99…99,99 см. При контакте щупов с земной поверхностью на них появляются паразитные потенциалы. Установка этой марки позволит измерить импульсные сигналы, по величине которых можно будет определить наличие пробоя или повреждения изоляции кабельной трассы в том или ином месте.

Подходящие эксплуатационные условия

Поисковый прибор от замыканий предназначается для эксплуатации в полевых условиях. Окружающий прибор воздух обычно имеет температуру в легко измеряемых пределах от -50С до +450С, а влажность воздуха при температуре +250С не может быть выше 80%. Значения давления в атмосфере имеет откалиброванные значения от 630 – 800 мм. рт. ст.

Гарантийные обязательства по прибору

При соблюдении установленных правил рабочей эксплуатации и хранения приборов от данного завода-производителя предоставляется гарантия. Использовать ее можно в течение любого времени на протяжении 365 дней с первого дня продажи оборудования.

Параметр

Значение

Чувствительность прибора:

1мВ

Входное сопротивление устройства:

100кОм

Система питания:

От 4-х NiMh аккумуляторов типа АА

Продолжительность работы (один заряд батарей):

Эквивалент 20 рабочих часов

Вес устройства с аккумуляторами:

0,6 килограмма

Габаритные параметры:

190х100х80 в миллиметрах

Средний эксплуатационный срок:

10-11 лет

  • аппарат типа ППЗ-80;
  • чехол для переноски и транспортировки прибора;
  • два грунтовых щупа;
  • 2-метровые провода для подключения щупа;
  • Аккумуляторное устройство для добавления заряда;
  • 4 NiMh аккумулятора;
  • эксплуатационное устройство;
  • техническая документация.
