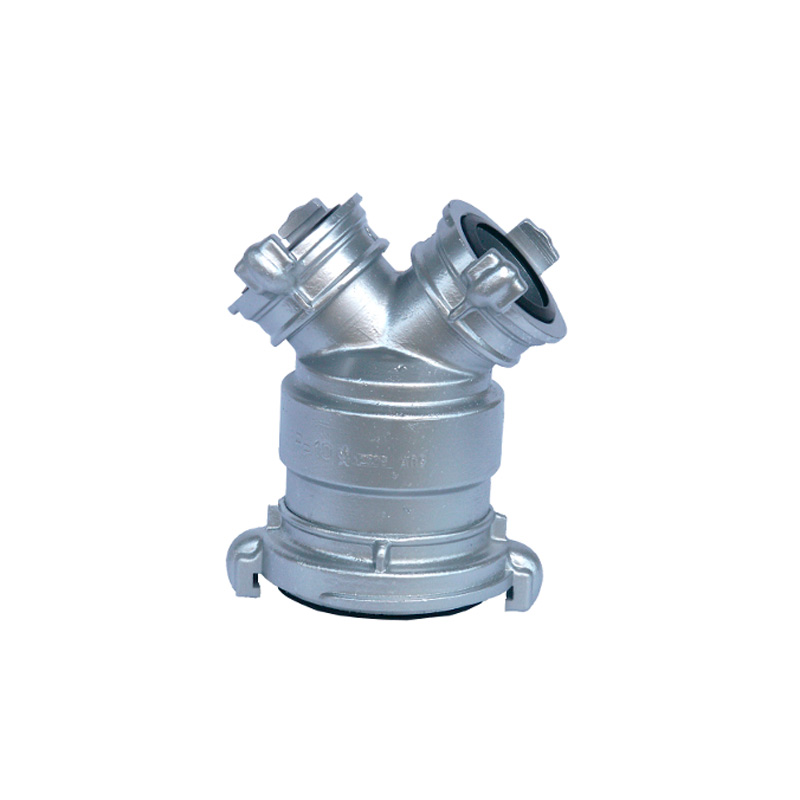

Водосборник рукавный ВС-125

Голосов: 2
Документация:
Паспорт(684.95 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Водосборник рукавный ВС-125 предназначен для сбора воды из двух пожарных рукавов и подвода ее в пожарный насос. Входит в комплект пожарных автомобилей.

Устройство и принцип действия

Водосборник состоит из корпуса, двух напорных соединительных головок ДУ 80, клапана, ниппеля и полугайки Ду 125 на выходном патрубке.

Клапан предназначен для перекрывания выходных патрубков, либо одного из них, при обратном потоке воды, когда давление со стороны выходного патрубка превышает давление со стороны входных патрубков.

При работе водосборника с одним напорным рукавом, половина клапана под действием потока воды открывается пропуская воду в полость выходного патрубка, вторая его половина прижимается к поверхности седла корпуса, перекрывая выход воды через незадействованный входной патрубок.

При работе водосборника с двумя напорными рукавами, потоки воды открывают обе половины клапана.

В случае обратного направления потока (когда давление со стороны выходного патрубка больше давления со стороны входных патрубков), обе половины клапана перекрывают выход жидкости через входные патрубки.

Характеристики

Параметры Значения
Условный проход выходного патрубка, мм 125
Условный проход двух входных патрубков, мм 80
Рабочее давление, МПа (кгс/см2) 1,0 (10,0)
Габаритные размеры, мм, не более:
  • длина
  • ширина
290
260
Масса, кг, не более 3,6

Комплектация

Партия водосборников, поставляемая в один адрес, комплектуется одним паспортам ВС-125. ПС.
