Блок искрозащиты БИЗ (ФРДИ.436531.001), который используется в системе судовой пожарной сигнализации "Фотон-А" и является её комплектным устройством.

Назначение

Блок искрозащиты БИЗ предназначен для круглосуточной непрерывной работы в составе микроконтроллерной системы адресной пожарной сигнализации "Фотон-А" с целью защиты шлейфов емкостью до 1 мкФ, индуктивностью 1 мГн от токов, способных вызвать искру во взрывоопасной среде, то есть для обеспечения высокой степени безопасности использования сигнализации на взрывоопасных объектах.

Конструкция

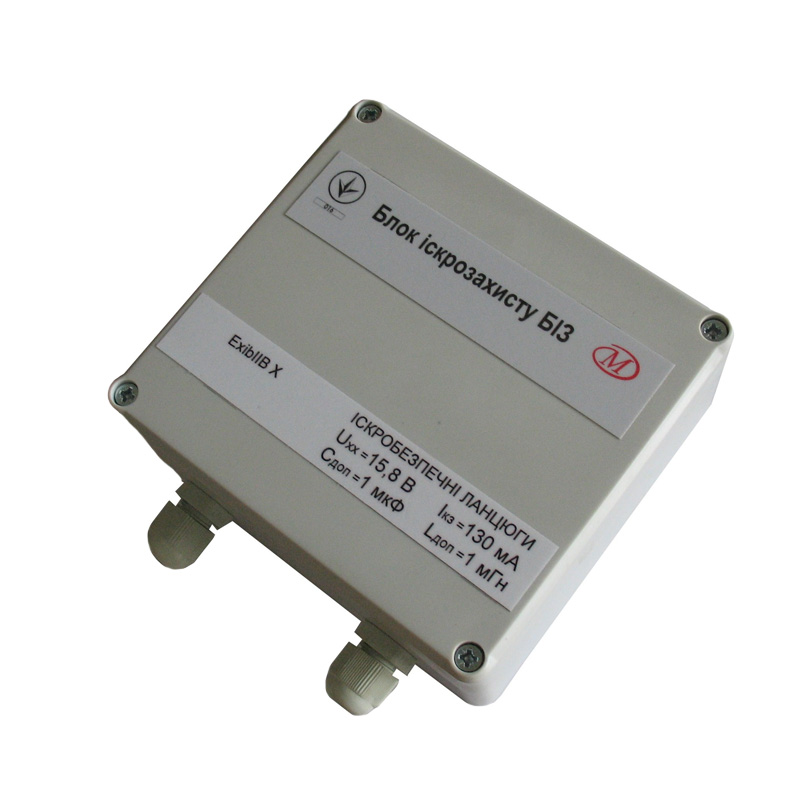

Устройство БИЗ выпускается в пластиковом прямоугольном корпусе со съёмной крышкой, которая закрепляется с помощью винтов. Для подключения шлейфов на корпусе предусмотрены два герметичных кабельных ввода (гермоввода). Внутри корпуса установлена залитая герметиком печатная плата с электронными компонентами, что позволяет гарантировать высокую степень искрозащиты питающих нагрузку цепей.

Блок БИЗ предназначен для обеспечения безопасности использования пожарной системы "Фотон-А" в трюмах и отсеках судов различного назначения опасных по взрыву. Он ограничивает рабочие токи нагрузок до безопасного уровня. Монтаж БИЗ должен производиться вне опасной зоны. Выходные искробезопасные цепи имеют маркировку ExibIIB Х, в которой индекс "Х" указывает на то, что питание блока осуществляется от приборов системы "Фотон-А", запитанной в свою очередь от сетевого напряжения 220 В, 50 Гц.

Блок БИЗ обеспечивает ограничение питающего нагрузки тока на уровне 25 мА. При этом в случае возникновения неисправности если ток начнёт расти, то сработает защита и произойдёт отключение шлейфа, в котором он поднимется до уровня 95 мА (маркировка ExibIIB Х предусматривает максимальный ток короткого замыкания в 130 мА).

Блок искрозащиты БИЗ выполняет все поставленные задачи:

Напряжение питания

12 В

Потребляемая блоком мощность

0,012 Вт

Максимальный ток, отдаваемый в нагрузку

25 мА

Параметры искробезопасной цепи (ExibIIB Х)

напряжение холостого хода 15,8 В

ток короткого замыкания 130 мА

Маркировка взрывозащиты

ExibIIB Х

Порог срабатывания токовой защиты

95 мА

Класс защиты корпуса от внешних воздействий

IP30

Условия эксплуатации

температура

-10 ÷ +55 °С

влажность

93 % при +40 °С

Размер устройства

125х138х58 мм

Масса блока

0,31 кг

Срок службы

10 лет
