Выключатель АВ-ДО

Выключатель АВ-ДО – автоматический вариант выключателя, обладающий целым рядом защитных функций и изготовленный для безопасного варианта эксплуатируемости в сетях с переменным типом тока.

Назначение

Автоматический выключатель предназначен для дистанционного включения-отключения (ВО), а также защиты мощных трёхфазных нагрузок в сетях (ток переменный) во взрывоопасных производствах шахтного типа (сланец или уголь).

Выключатель АВ-ДО и его система автоматики выполняют такие функции

• дистанционно включает и отключает напряжение на 3-фазной нагрузке;
• производит защиту при
  • коротком замыкании нагрузочных цепей;
  • изменении сопротивления заземления или его обрыве;
  • КЗ цепей дистанционного управления;
• индикацию аварийного и рабочего режимов;
• позволяет проверить систему защиты;
• блокирует включение подачи напряжения на нагрузку в случае
  •  изменения сопротивления изоляции ниже установленных норм;
  • когда срабатывает защита при возникновении КЗ в нагрузочной цепи;
• измеряет напряжения питающей сети;
• производит нулевую защиту;
• делает предварительную проверку сопротивления изоляции;
• к нему может быть подключен аппарат контроля уровня метана.

Устройство и работа

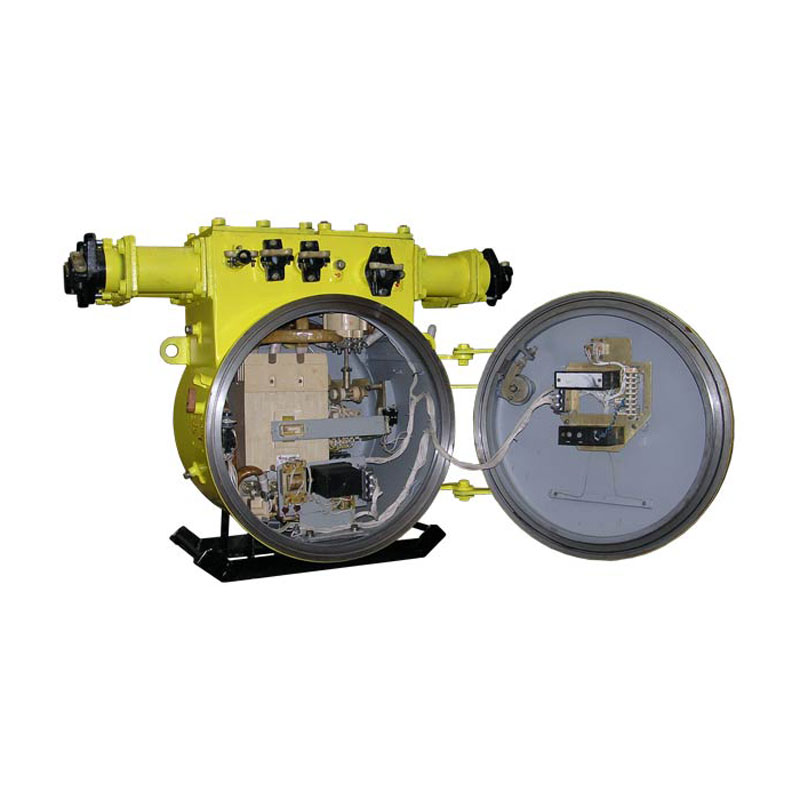

Выключатель изготовлен в виде неразъёмного блока, функционально состоящего из нескольких частей: металлического цилиндра, в котором размещены основные электрические и электронные компоненты и узлы, и металлического короба, размещённого сверху над цилиндром (в нём находится два отделения для присоединения кабелей). АВ-ДО размещён на салазках, что придает большую устойчивость всей конструкции.

Главный приборный отсек снабжен быстрозакрывающейся крышкой, которая с целью контроля может быть дополнительно опломбирована. Снаружи на боку установлена ручка включения вводного автомата. Крышки и уплотнители отсеков образуют непроницаемую оболочку, в которой размещены нормально искрящие установочные изделия и все устройства контроля, защиты и индикации. Таким образом, оболочка защищает от возможного взрыва и его распространение в окружающую среду. На заводе при производстве устройства, производится проверка давлением на каждую оболочку.

Автоматический выключатель имеет все необходимые информационные надписи и маркировки, согласно нормативных документов, что необходимо в работе и в ходе технического обслуживания. Тем самым обеспечивается дополнительная безопасность при его использовании на производстве.
