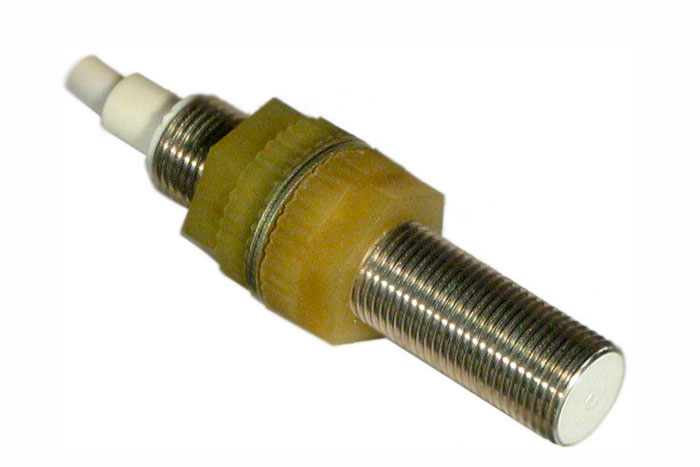

Выключатель ВПБ-18

Average: 8 (1 vote)
Категория:

Выключатель ВПБ-18 предназначен для коммутации цепей управления электромагнитных аппаратов или бесконтактных элементов (логических элементов, усилителей, преобразователей), подключаемых к их выходу при номинальном напряжении питания 24 В постоянного тока.

Технические характеристики
Тип Ток нагрузки, А Исполнение корпуса Диметр корпуса, мм Диффернциал хода, мм Макс. расстояние воздействия для работы управ. элементом,мм Воспроизводимость максимального расстояния воздействия, мм Частота срабатывания, Гц
не более не менее
ВПБ-18101108110 0,1 с резьбой 8 0,01 0,15 1 0,05 1000
ВПБ-18101208110 без резьбы
ВПБ-18101112110 с резьбой 12 0,02 0,3 2±0,2 0,1 800
ВПБ-18101108120 8 0,01 0,15 1 0,05 1000
ВПБ-18101208120 без резьбы
ВПБ-18101108220 с резьбой
ВПБ-18101208220 без резьбы
ВПБ-18101112320 0,2 с резьбой 12 0,02 0,3 2±0,2 0,1 800
ВПБ-18101116321 16 0,04 0,6 4±0,4 0,15 500
Технические характеристики
Параметры Значение
Номинальное напряжение питания постоянного тока, В 24
Коэффициент пульсации напряжения питания, В 0,1
Потребляемая мощность, Вт, с током нагрузки
  • 0,1 А
  • 0,2 А
  • 0,1 А
  • 0,2 А

0,3
0,5
0,6
1,5

Вид чувствительного элемента торцевая плоскость ферритового сердечника с катушкой индуктивности
Окружающая среда не содержащая агрессивных газов и паров в концентрациях , разрушающих металлы и изоляцию
Вид управляемого элемента пластина из конструкционной стали
