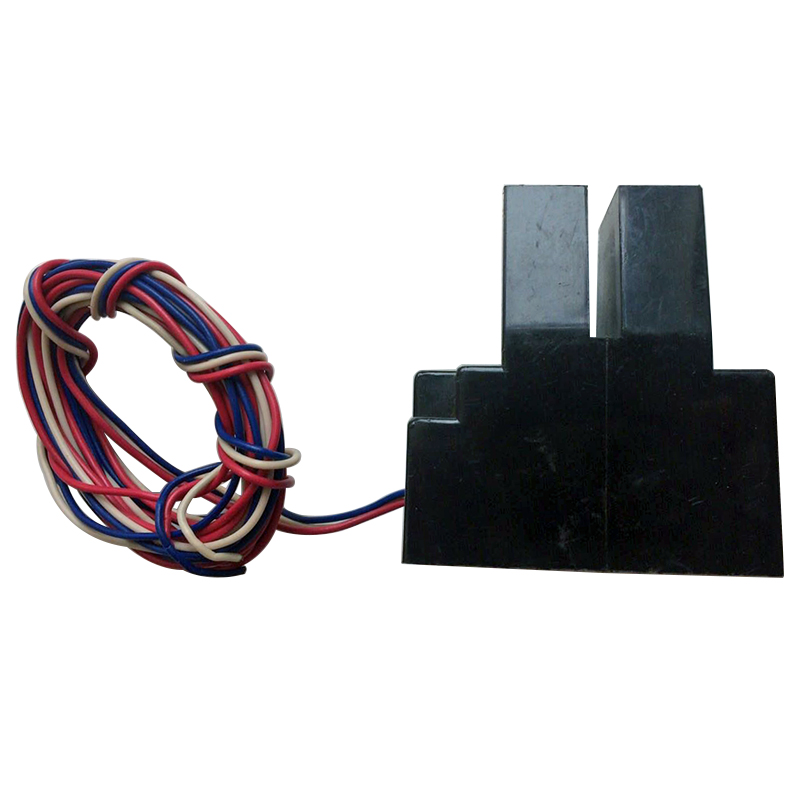

Выключатель бесконтактный БВК 260, БВК 261, БВК 262, БВК 263, БВК 264, БВК 265

Голосов: 6
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Выключатель бесконтактный БВК 260, БВК 261, БВК 262, БВК 263, БВК 264, БВК 265 предназначены для контроля положения механизма или отдельных его узлов. В основу работы бесконтактных переключателей положен принцип управляемого генератора. Срабатывание переключателей производится введением в щель алюминиевой пластины. Выключатели рассчитаны для управления реле и бесконтактными логическими элементами.

Условия эксплуатации

  • Высота над уровнем моря до 2000 м.
  • Диапазон рабочих температур от -10 до +45°C.
  • Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу переключателей, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
  • Рабочее положение в пространстве произвольное.
  • Степень защиты IP 65.
  • Способ установки на основание винтами М4.

Структура условного обозначения

БВК ХХХ-24-Х4, где:

  • БВК — переключатель путевой бесконтактный;
  • ХХ — номер разработки (26 или 32);
  • Х — номер исполнения (0, 1, 2, 3, 4, 5);
  • 24 — номинальное напряжение питания (24 В);
  • Х4 — климатическое исполнение (УХЛ, О) и категория размещения (4).

В зависимости от величины щели и ее расположения относительно плоскости крепления выпускаются следующие типы переключателей: БВК-260-24, БВК-261-24, БВК-262-24, БВК-263-24, БВК-264-24, БВК-265-24.

Характеристики

Технические характеристики

Испытательное напряжение для проверки прочности изоляции, В

500

Потребляемая мощность, Вт, не более

0.5

Ток в цепи нагрузки в отключенном состоянии, мА, не более

0.25

Ток в цепи нагрузки во включенном состоянии, мА, не более

для серии БВК-260

250

для серии БВК-320

180

Остаточное напряжение на переключателе, В, не более

10.2

Максимальная частота срабатывания, 1/с, не менее

1000

Дифференциал хода, мм, не более

для серии БВК-260

2.0

для серии БВК-320

2.5

Воспроизводимость (основная погрешность) при номинальных условиях эксплуатации, мм, не более

0.05

Дополнительная погрешность, связанная с изменением температуры окружающего воздуха, мм/°C, не более

для серии БВК-260

0.015

для серии БВК-320

0.3

Материал проводов на контактных выводах

HBMIV длиной 2м

Конструктивное исполнение переключателя

пластмассовый корпус из полиамида

Масса, кг, не более

для серии БВК-260

0.3

для серии БВК-320

0.2

На работу переключателя не влияют соприкасающиеся с ним металлические массы.

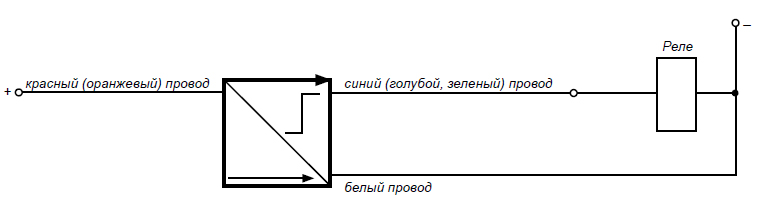

Схема подключения датчиков серии БВК-260

Схема подключения

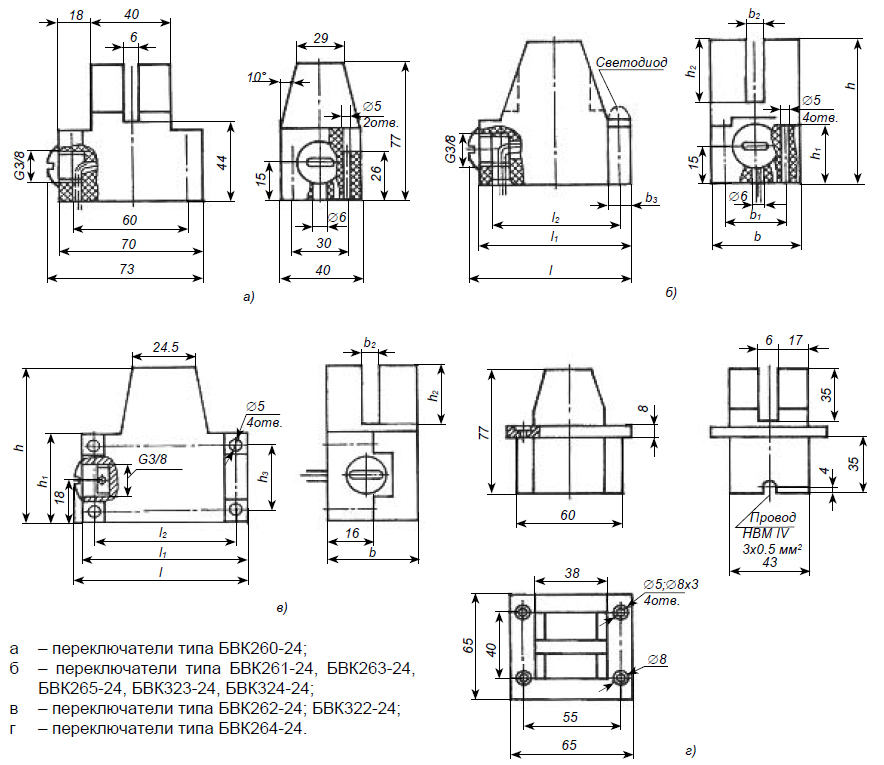

Габаритные и установочные размеры датчиков серии БВК260, БВК-320

Габаритные и установочные размеры

Тип датчика

l

l1

l2

b

b1

b2

b3

h

h1

h2

h3

индикация

БВК 261-24

76

75

65

44

32

6

9

78

28

34

-

-

БВК 263-24*

78

светодиод

БВК 265-24

46

36

10

-

БВК 323-24

68

65

-

36

26

6

10

63

26

26

светодиод

БВК 324-24

-

БВК 322-24

55

-

-

36

26

БВК 262-24

78

7

65

44

9

78

40

34

* Форма корпуса обозначена пунктиром.

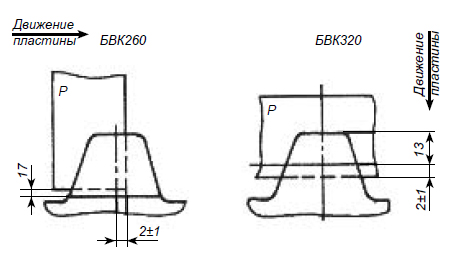

Рабочая зона воздействия управляющего элемента выключателей серии БВК 260

Рабочая зона воздействия управляющего элемента (положение переключающей пластины в момент срабатывания).

Модификации

Наименование, серия или тип

Рекомендуемая замена

Бесконтактный датчик БВК-201

БВК-261

Бесконтактный датчик БВК-202

БВК-262

Бесконтактный датчик БВК-203

БВК-263

Бесконтактный датчик БВК-204

БВК-264

Бесконтактный датчик БВК-24

БВК-260

Бесконтактный датчик БВК-322

БВК-422

Бесконтактный датчик БВК-323

БВК-423

Бесконтактный датчик БВК-324

БВК-424
