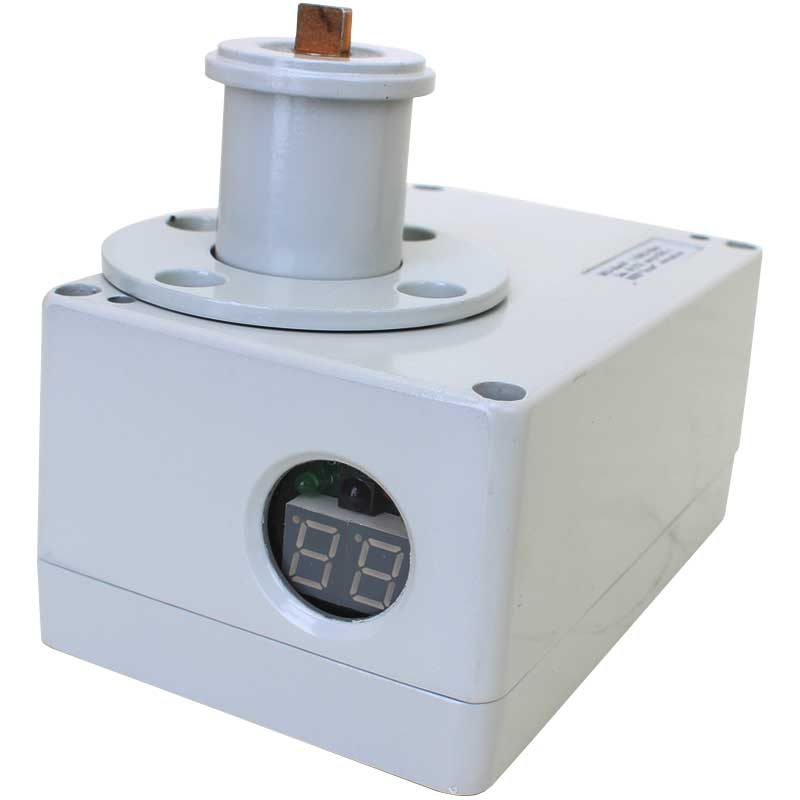

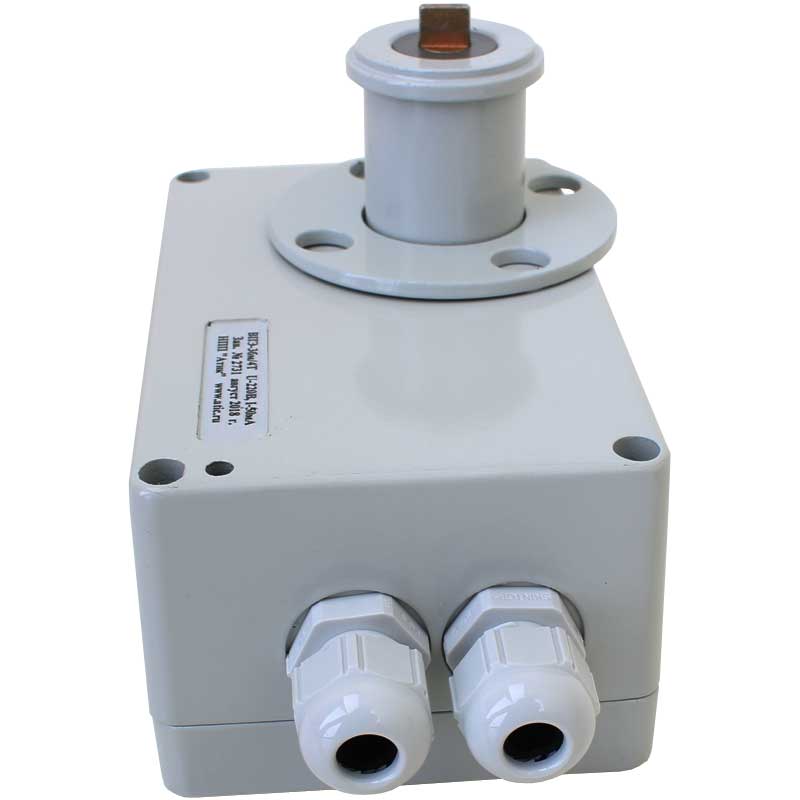

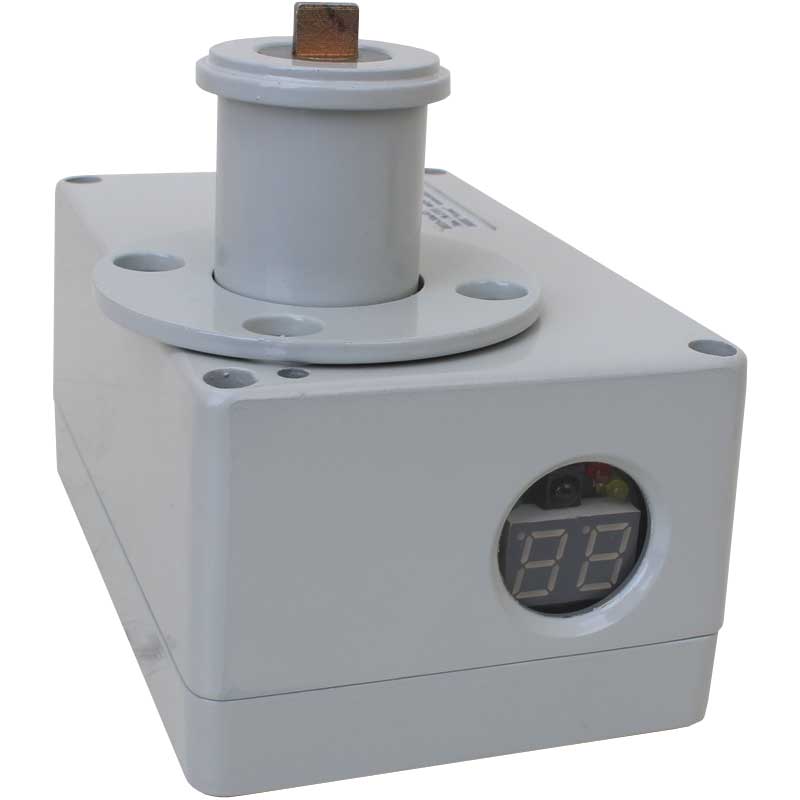

Путевой электронный выключатель ВПЭ-3бм.4Т

No votes yet
Категория:

Путевой электронный выключатель ВПЭ-3бм.4Т основным назначением является обеспечение дистанционного управления запорной арматурой трубопроводов стационарных установок. Также в их функции входит подача сигнала («закрыто» или «открыто») о положении арматуры. Выключатели позволяют автоматически останавливать электропривод в любом положении (крайнем или промежуточном) запорного устройства и сигнализировать об этой остановке на щит управления. ВПЭ используют в тех отраслях промышленности, которые исключают наличие в воздухе взрывоопасных смесей.

Возможности

  • настраивать конечные положения запорной арматуры при помощи дистанционных пультов (поставляемых в комплекте с 10 выключателями);
  • удалённо отслеживать промежуточные положения;
  • работать с аппаратурой и левого, и правого вращения.

При этом благодаря отсутствию в выключателях подвижных деталей обеспечивается высокая точность производимых с их помощью измерений. Перемещение вала привода контролируется даже при отсутствии электропитания. Настройка приборов защищена от несанкционированного доступа, а число отработанных рабочих циклов учитывается автоматически.

Преимущества

  • исключительная точность и надежность, за счет практически полного отсутствия подвижных механических деталей;
  • цифровое измерение угла поворота посредством бесконтактных герконовых датчиков;
  • исключительная простота и точность настройки конечных положений без вскрытия прибора, с помощью дистанционного пульта настройки на ИК лучах (поставляется в комплекте на каждые 10шт выключателей);
  • последующая повторяемость отслеживания установленных конечных положений не хуже 10° поворота выходного вала привода в диапазоне температур -40 +60С;
  • возможность аварийного отключения двигателя при заклинивании арматуры в промежуточном положении;
  • возможность удаленной индикации текущей степени открытия арматуры посредством встроенного интерфейса "токовая петля" 4-20мА или 0-5мА (опция);
  • возможность отслеживания не только конечных, но и 2-х промежуточных положений (опция);
  • в качестве выходных сигналов используются не просто, НО/НЗ контакты, а полная перекидная группа;
  • энергонезависимое отслеживание перемещений вала привода (например, от ручного дублера) при отсутствии сетевого питания в течение 10лет суммарно;
  • цифровая индикация степени открытия арматуры (в процентах), световая индикация факта и направления вращения вала привода, конечных положений "Открыто" и "Закрыто" и факта заклинивания арматуры;
  • защита от несанкционированного изменения настроек;
  • автоматический учет числа наработанных приводом (арматурой) рабочих циклов;
  • прозрачная работа как с арматурой правого, так и левого вращения.
  • рабочий диапазон оборотов (по кол-ву оборотов арматуры) - 1-512., более чем в 2 раза превышающий максимальный диапазон ВП-4м, и , за счет отсутствия потери точности отслеживания на короькоходовой арматуре, перекрывающий одним прибором все существующие модификации ВП-4М-I,II,III(6,44,240 об);
  • дополнительные выходные контакты для подключения к САУ;
  • нагрузочная способность выходных контактов от 1mA/12V-DC до 5А/220V-AC;
  • автоматическое отключение двигателя при заклинивании арматуры;

Условия эксплуатации

Выключатели ВПЭ-3м и ВПЭ-3бм могут эксплуатироваться в помещении и на открытом пространстве при температуре окружающей среды от -45 °C до +55 °C. Относительная влажность воздуха до 80% при температуре в 30 °C.

Технические характеристики
Номинальное напряжение питания 220В
Коммутационная способность 3 А
Точность отслеживания положения арматуры 45° поворота входного вала ВПЭ
Стабильность отслеживания конечных положений не хуже 5°
Диапазон настройки путевого, оборот 1-512 (входного вала ВПЭ)
Настройка направления вращения арматуры правая или левая
Внешнее напряжение подаваемое на выход 4-20mA(0-5mA) 9-24 В
Рабочая температура От -25 °C до +70 °C
Материал корпуса ВПЭ-3бм литой корпус из алюминиевого сплава, окрашенный порошковым эпоксидным красителем
ВПЭ-3м ударопрочный, термостойкий ABS полимер
Габариты ВПЭ-3бм 80x100x150 мм
ВПЭ-3м 90х100х160 мм
Масса ВПЭ-3бм 0,95 кг
ВПЭ-3м 0,7 кг

Отличия модификаций

Модификации выключателей практически идентичны функционально, однако отличающихся конструктивно. ВПЭ-3бм выполняется в корпусе из стали и алюминия. У ВПЭ-3м материалом крепёжного фланца и установочной ноги тоже является сталь, а электронная часть защищена уже ударопрочным полистиролом. Обе модификации рассчитаны на 0-5 мА или 4-20 мА.
