Выключатель А3713

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Двухполюсный автоматический выключатель А3713, он же Автомат А3713, был разработан для защитной функциональности в сетях постоянного и переменного тока.

Назначение

Автоматический выключатель А3713, автомат А3713 подобраны для защиты при перегрузках и коротких замыканиях в линиях и нагрузках, оперативных отключений и подачи питающих напряжений потребителям электрической энергии. Применяются выключатели А3713 в электроустановках постоянного и переменного тока.

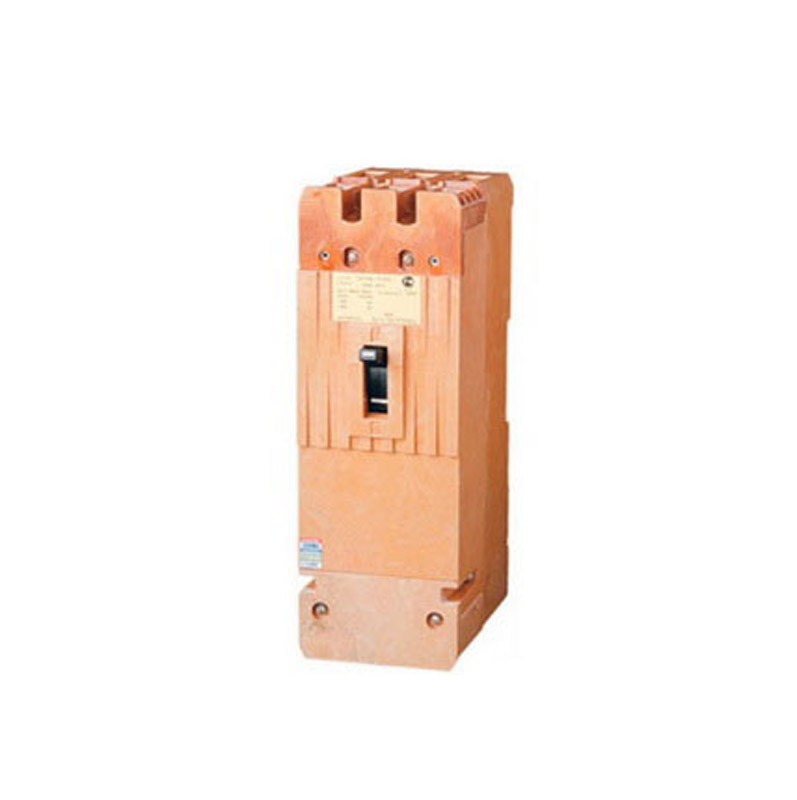

Выключатели производятся в прямоугольных корпусах из изоляционного материала. На передней лицевой панели устройств расположен привод включения/отключения аппарата. На торцевых (нижней и верхней) частях корпуса находятся клеммы, предназначенные для присоединения автоматов к схеме.

Характеристики

Автоматический выключатель А3713, автомат А3713 сделаны с техническими характеристиками:

Диапазон номинального тока

16 ÷ 160 А

Тип

с/без токового ограничения

Род тока

постоянный, переменный

Рабочая частота переменного тока

50, 400 Гц

Рабочее напряжение

постоянный ток

до 440 В

переменный ток

до 660 В

Число полюсов

2

Номинальные токи расцепителей

тепловых

16, 20, 25, 31,5, 40, 50, 63, 80, 100, 125, 160 А

полупроводниковых

32,40, 80, 160 А

Исполнения

выдвижной, стационарный

Присоединение проводов/шин

болтовое/винтовое

Тип привода

ручной, электромагнитный, дистанционный

Стойкость по работе

Общий ресурс

16000 выполненных циклов

Нагрузка рабочая

10000 выполненных циклов

Монтаж

при помощи винтов

Масса

Стационарная установка

6,5 кг

Плюс привод электромагнитный

8,7 кг

Габаритный размер

112х320х157 мм

Расцепители

полупроводниковый, электромагнитный, тепловой

Климатическая модель

У3, Т3, ХЛ3

Модификации

Сделан ряд автоматов с различными характеристиками внутреннего исполенния:


  • Автомат А3713БХЛЗ, выключатель А3713БХЛЗ
  • Автомат А3713М, выключатель А3713М
  • Автомат А3713П, выключатель А3713П
  • Автомат А3713БР, выключатель А3713БР
  • Автомат А3713ФУЗ, выключатель А3713ФУЗ
  • Автомат А3713БУЗ, выключатель А3713БУЗ
  • Автомат А3713БТЗ, выключатель А3713БТЗ
