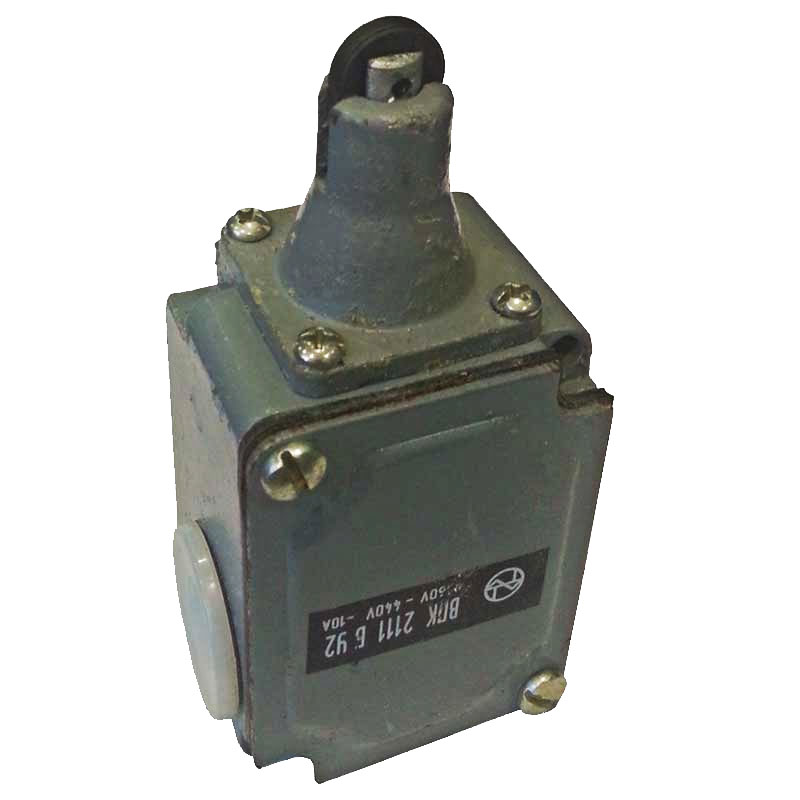

Выключатель ВПК-2111 БУ2

Производитель:
Категория:
На складе:
На складе

Выключатель ВПК 2111 производится исключительно в модификации БУ2.

Об оборудовании

Выключатель ВПК 2111 БУ2 является выключателем по двум направлениям: путевой тип и концевой тип. В своей работе он может коммутировать цепь с любой сложностью подключения электричества, и при этом он может быть главным звеном по управлению этой цепи. Коммутационная работа поддерживается воздействием упоров управляющего типа, через механические контакты, которые в выбранных точках производят контроль над работой объекта.

Выключатель входят в ряд аппаратов с общим назначением. Работает по принципу прямого действия, имеет самостоятельный возврат. Привод в нашем продукте сделан как толкатель с добавленным роликом. Приставка «Б» повествует о принадлежности к определенной группе износостойкости по коммутационным показателям, а именно к группе, которая рассчитана на 2 миллиона случаев циклов запуска и отключения.

Процесс срабатывания

За счет контактной группы  происходит коммутация одновременно двух цепей с электрическим питанием. Обеспечивается процесс включения и процесс выключения. При этом допускается работа по управлению одной из этих цепей, либо переключение в случае надобности управления всеми цепями. Первая цепь на схеме выглядит как «1-2», а вторая цепь имеет обозначение «3-4».

Схема подключения выключателя ВПК-2111

Переключается между нашими цепями выключатель в пропорциональной зависимости от того воздействия, которое возлагается на рабочий привод в выключателе. Минимальное воздействие (нажатие или прижатие) мгновенно заставляет двигаться переключающий тип контакта. Во время механического воздействия на привод, цепь, обозначенная «1-2» начинает размыкаться. Цепь с маркировкой «3-4» соответственно замыкается. По окончании того, как воздействие прекращается, переключающее устройство приходит в свое исходное месторасположение.

  • Минимальным уровнем напряжения, который нужен для работы ВПК 2111, считается уровень 12 Вольт.
  • Питание в Вольтах: переменное 660; постоянное 400.
  • В сети должен коммутироваться ток в номинальном показателе в 10 Ампер.
  • Стойкость по механическому направлению износа  превышает 16 миллионов рабочих циклов.
  • Серебряный тип контакта рассчитан на стойкость износа по коммутации в размере 25 х 10,6 циклов.
  • Биметаллический контакт имеет износостойкость в размере 1 х 106 целых циклов по коммутационным параметрам.
  • Размер хода привода в работе равен 5,3 миллиметра.
  • Высота 58 мм; ширина 32 мм; глубина 23 мм.
  • Вес ориентировочно 0,3 килограмма.

Габаритные размеры

Габаритные размеры выключателя ВПК-2111
