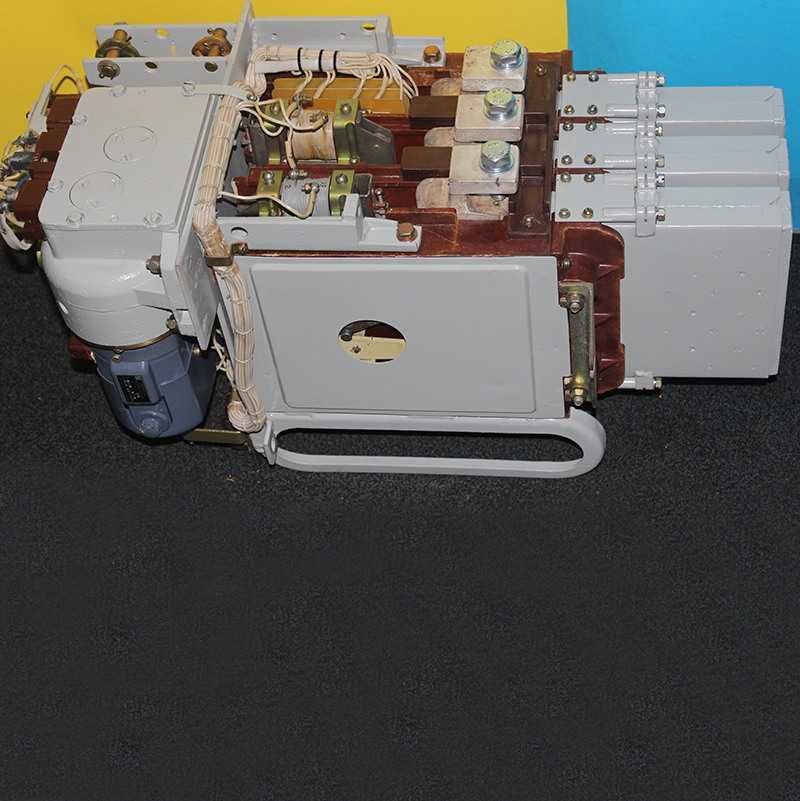

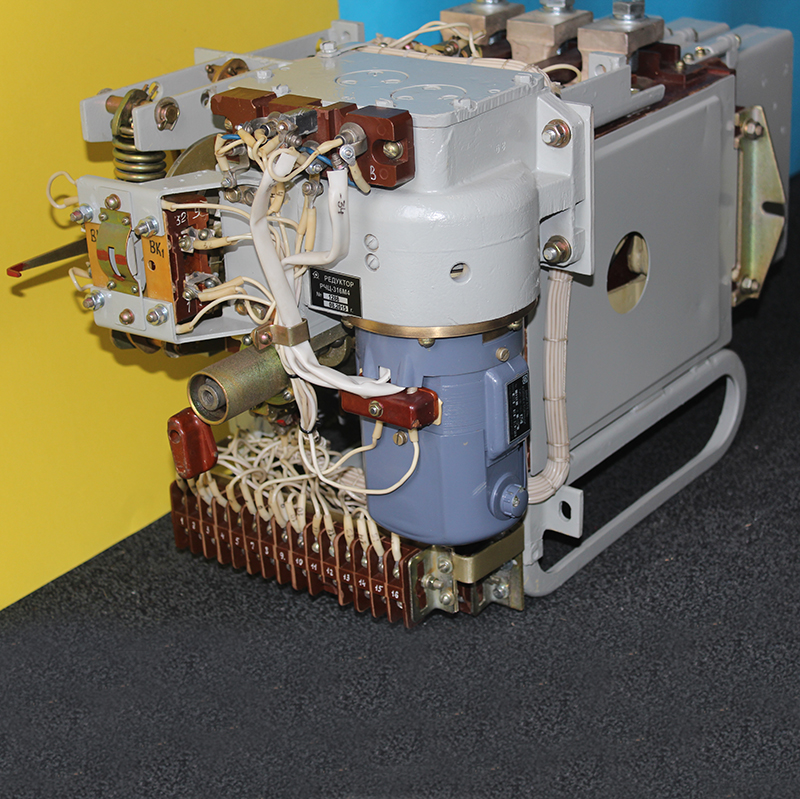

Выключатель автоматический ВА 74-40

Голосов: 1
Документация:
Паспорт(3.17 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Выключатель автоматический ВА 74-40 предназначен для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых оперативных включений и отключений электрических цепей.

Характеристики

Параметры Значения
Номинальное напряжение до 400 В
  • переменного тока
50 Гц
Номинальный ток выключателя 375 А
Электромагнит включения 380 В
Время короткого замыкания 0,18 секунд

Свободные контакты

  • замыкающих
  • размыкающих

4

3

Независимый расцепитель K1 (РН) на номинальное напряжение

переменного тока

50 Гц
Независимый расцепитель для выключателей с полупроводниковым расцепителем имеет выводы для присоедине­ния электрически изолированных источников напряжения 110 - 220 В постоянного и переменного тока, 110 - 440 В переменного тока.
Расцепитель независимый, питающийся ёмкостью 100 мкФ нет
Расцепитель минимального напряжения 380 В переменного тока 50 Гц
Двигатель коллекторный УВ-705 на номильное напряжение 400В 50Гц, № 1212

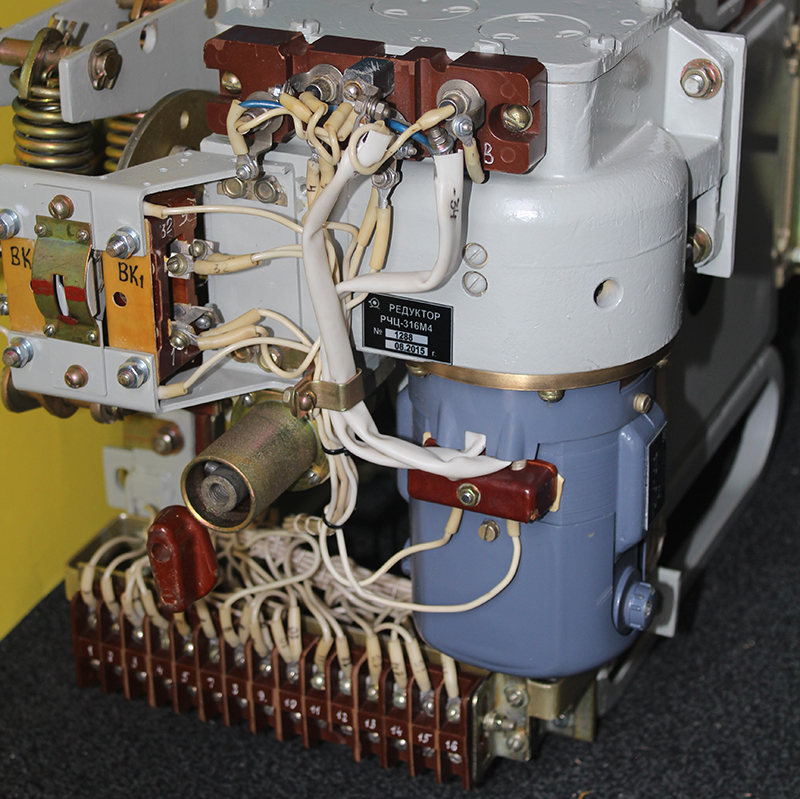

Редуктор РЧЦ-316М4 № 1288
При взводе выключателя ВА 74-40 допускается увеличение усилия на 15%
Сопротивление изоляции выключателя в холодном состоянии при температуре и влажности отапливаемых производственных помещений не менее 50 Мом
Выключатель выдерживает испытание на электрическую прочность изоляции напряжением 2500 В переменно­го тока частоты 50 Гu в течении 1 минуты.
Испытательное напряжение для дополнительных сборочных единиц 2Uн+ 1 ООО В, но не менее 1500 В.

Комплектация

  • Выключатель ВА 74-40 - 1 шт
  • Зажим для присоединения к главной цепи выключателя - 1 шт
  • Зажимная колодка - 1 шт
  • Паспорт выключателя - 1 шт
  • Техническое описание и инструкция по эксплуатации - 1 шт на 50 выключателей
