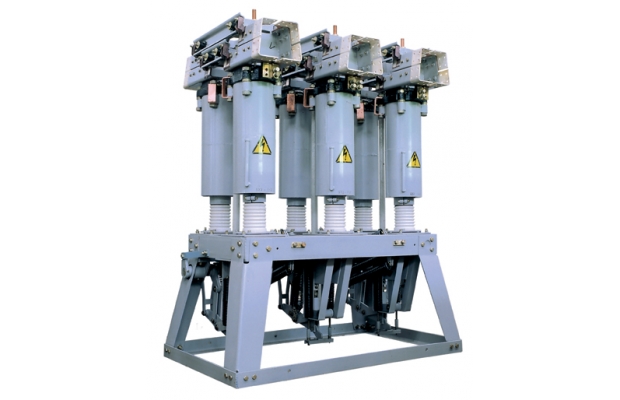

Маломасляный выключатель ВГМ-15

Голосов: 6
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Маломасляный выключатель ВГМ- 15 предназначен для коммутации в нормальном и аварийном режимах работы (с применением отсечки по включаемому току) цепей генераторов трехфазного переменного тока с номинальным напряжением 15, 75 кВ для частоты 50 и 60 Гц.

Выключатель устанавливается в камере, которая вентилируется. Продув должен осуществляться сухим воздухом с влажностью не больше 50% и температурой ниже на 2С, чем температура поверхностей изоляторов и изоляционных деталей выключателя.

Технические характеристики

  • Номинальное напряжение, кВ - 15
  • Номинальный ток (при 50 / 60 Гц), А - 11 200 / 10 000
  • Номинальный ток отключения (при 50 / 60 Гц), кА - 90 / 71
  • Механический ресурс - 3 000 циклов ВО

Конструкция

Три полюса выключателя ВГМ- 15, смонтированые на основе, разделены между собой межполюсными перегородками. Приводной механизм выключателя связан тягой с приводом. Есть шесть изолированных от земли баков, по два на каждый полюс. Главные контакты аппарата изолированы в воздухе. Функционально выключатель имеет два контура тока : главный и дугогасительный.
