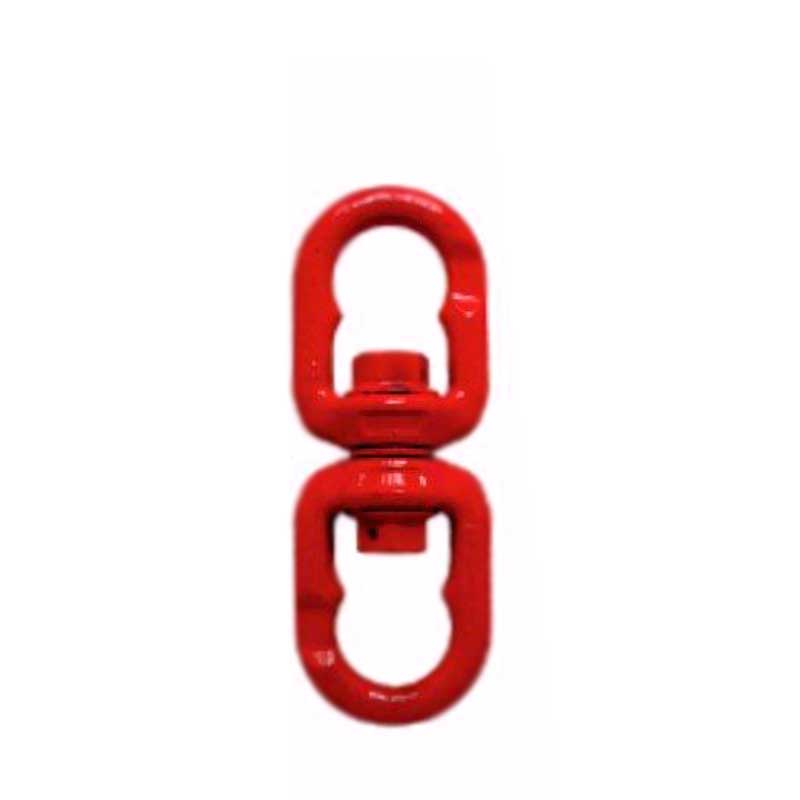

Вертлюг проушина-проушина ELD
Описание
Вертлюг проушина-проушина ELD - это элемент крепежа, применяемый в составе различных приспособлений для подъема, монтажа и буксировки.
Характеристики
| Код | Г/п тонн тонн | Диаметр | Наружная высота | Наружная ширина | Внутр. высота | Внутр. ширина | Высота | Толщ. | Вес/ шт |
| t | a | B | c | d | e | f | g | kg | |
| mm | mm | mm | mm | mm | mm | mm | |||
| ELD0 | 1.12 | 11 | 140 | 52 | 33 | 29 | 118 | 6 | 0.36 |
| ELD1 | 2 | 12 | 150 | 56 | 32 | 31 | 126 | 6 | 0.58 |
| ELD2 | 3.2 | 14 | 185 | 66 | 39 | 37 | 155 | 8 | 1.05 |
| ELD3 | 5.4 | 18 | 228 | 80 | 46 | 48 | 195 | 11 | 1.86 |
| ELD4 | 8.2 | 21 | 270 | 99 | 60 | 56 | 227 | 14 | 3.1 |
| ELD5 | 12.8 | 24 | 331 | 121 | 67 | 72 | 280 | 17 | 6.45 |
| ELD6 | 15.5 | 28 | 379 | 134 | 87 | 81 | 328 | 22 | 7.74 |
Схемы

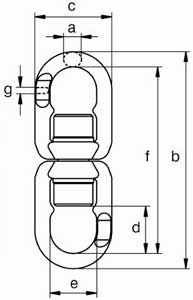

Рис.1. Схема вертлюг проушина-проушина ELD
