Укорачиватель с защёлкой GCV
Описание
Укорачиватель с защёлкой GCV - это элемент крепежа, применяемый в составе различных приспособлений для подъема, монтажа и буксировки.
Характеристики
| Код | Г/п тонн | Для цепи d | Высота | Внутр. шир. | Высота | Нар. шир. | Ширина | Диам. | Диам. | Вес/ шт |
| t | mm | a | b | c | d | e | f | g | kg | |
| mm | mm | mm | mm | mm | mm | mm | ||||
| GCV6 | 1.12 | 6 | 54 | 22 | 75 | 42 | 7 | 8 | 7 | 0.22 |
| GCV8 | 2 | 8 | 69 | 30 | 94 | 50 | 8 | 9 | 8 | 0.41 |
| GCV10 | 3.2 | 10 | 79 | 37 | 116 | 63 | 11 | 13 | 12 | 0.82 |
| GCV13 | 5.4 | 13 | 105 | 48 | 149 | 79 | 14 | 16 | 16 | 1.67 |
| GCV16 | 8.2 | 16 | 129 | 60 | 185 | 100 | 17 | 20 | 20 | 3.1 |
| GCV20 | 12.8 | 20 | 140 | 75 | 205 | 111 | 22 | 24 | 20 | 4.02 |
Схемы

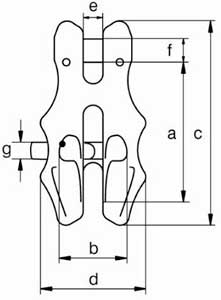

Рис.1. Схема укорачивателя с защёлкой GCV
