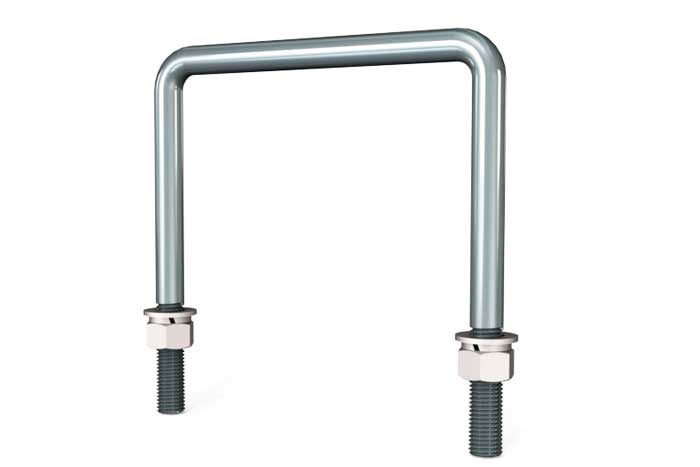

Хомут Х10, Х11, Х12, Х13, Х14
Описание
Хомут Х10, Х11, Х12, Х13, Х14 предназначен для крепления различных типов металлоконструкций (траверс, оголовков) низковольтных линий с изолированными и неизолированными проводами к железобетонным стойкам СВ-95, СВ-105.
| Модификация | Чертеж | M,R | Н | L | L1 | Масса, кг |
| Х10 | 3.407.1-136.01.03 | 16 | 190 | 220 | 75 | 1,2 |
| Х11 | 3.407.1-136.01.06 | 16 | 210 | 220 | 75 | 1,2 |
| Х12 | 3.407.1-136.03.02 | 16 | 230 | 260 | 80 | 1,3 |
| Х13 | 3.407.1-136.03.03 | 16 | 245 | 275 | 85 | 1,4 |
| Х14 | 3.407.1-136.05.17 | 20 | 230 | 455 | 40 | 3,0 |

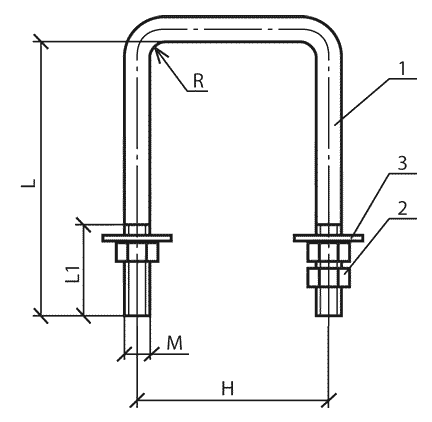

Схематическое изображение хомута Х10, X11, Х12, Х13,Х14
