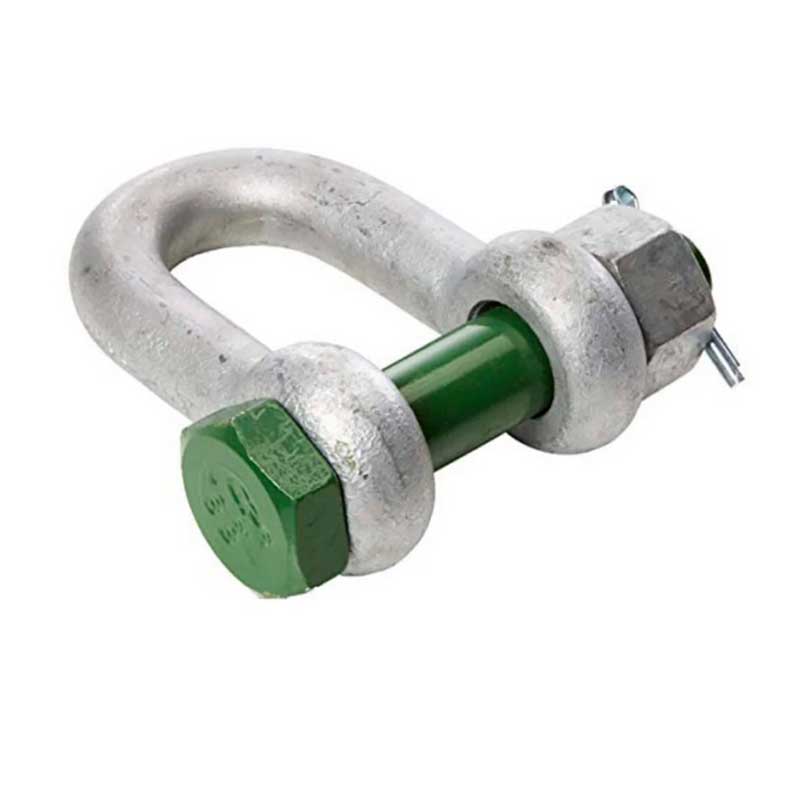

Скоба такелажная G-4153

Голосов: 1
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Скоба такелажная G-4153 применяется в качестве быстросъемного связывающего звена в составе различных приспособлений для подъема, монтажа и буксировки.

Особенности

  • Тип скоб - стандартные D-образные скобы с предохранительным болтом
  • Скоба и винт изготовлены из высокопрочной стали, Класс 6, с закалкой и отпуском.

Характеристики

Параметры Значения
Запас прочности MBL равен 6 x WLL
Стандарт EN 13889 и согласно требованиям US Fed. Spec. RR-C-271 Type IVA Class 2, Grade A
Конечная обработка горячая гальванизация (цинкование)
Температурный диапазон от -20 °C до +200 °C
Габаритные размеры
Предел. рабочая нагрузка Диаметр скобы Диаметр болта Диаметр отвер. Ширина отвер. Ширина внутр. Длина внутр. Длина Длина болта Толщина гайки Вес
тонн а, мм b, мм с, мм d, мм е, мм f, мм g, мм h, мм i, мм   кг
2 13.5 16 34 13.5 22 43 81 82 13 0.39
3.25 16 19 40 16 27 51 97 98 17 0.67
4.75 19 22 47 19 31 59 112 114 19 1.08
6.5 22 25 53 22 36 73 134 130 22 1.66
8.5 25 28 60 25 43 85 154 150 25 2.46
9.5 28 32 67 28 47 90 167 166 27 3.4
12 32 35 74 32 51 94 180 178 30 4.51
13.5 35 38 80 35 57 115 209 197 33 6.1
17 38 42 89 38 60 127 230 202 19 7.63
25 45 50 104 45 74 149 271 249 23 13.25
35 50 57 111 50 83 171 305 269 26 18.53
42.5 57 65 134 57 95 190 345 301 29 25.94
55 65 70 145 65 105 203 376 330 32 35.33
85 75 83 163 75 127 229 427 380 39 52.97

Схемы

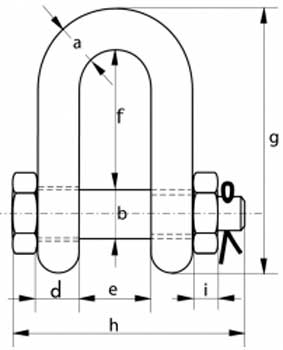

Рис.1.Схема скобы такелажной G-4153​

Рис.1.Схема скобы такелажной G-4153
