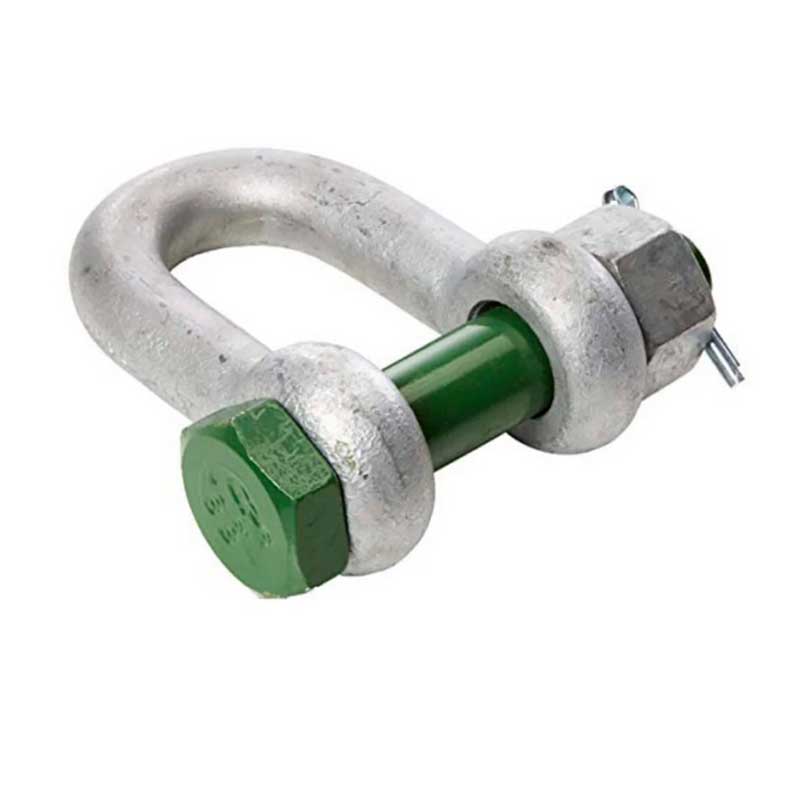

Скоба такелажная G-3153
Описание
Скоба такелажная G-3153 применяется в качестве быстросъемного связывающего звена в составе различных приспособлений для подъема, монтажа и буксировки.
Характеристики
| Параметры | Значения |
| Тип скоб | стандартные D-образные c предохранительным болтом |
| Материал | скоба и винт изготовлены из высокопрочной стали, Класс 6 |
| Стандарт | US Fed. Spec. RR-C-271 |
| Конечная обработка | горячая гальванизация (цинкование) |
| Диапазон рабочего усилия | Диаметр скобы | Диаметр болта | Диаметр отверстия | Ширина внутренняя | Длина внутренняя | Вес одного изделия |
| тонн | a, мм | b, мм | c, мм | d, мм | e, мм | кг |
| 2 3.25 4.75 |
13 16 19 |
16 19 22 |
30 38 46 |
20 27 32 |
41 51 60 |
0.35 0.65 1.02 |
| 6.5 8.5 9.5 |
22 25 28 |
25 28 32 |
53 61 68 |
36 43 46 |
71 81 90 |
1.75 2.52 3.5 |
| 12 13.5 17 |
32 35 38 |
35 38 42 |
76 84 92 |
51 57 60 |
100 111 122 |
4.91 5.84 8.4 |
| 25 | 45 | 50 | 106 | 73 | 146 | 11.9 |
Схемы

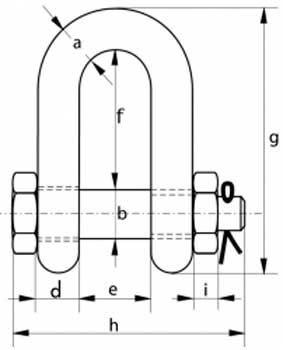

Рис.1.Схема скобы такелажной G-3153
