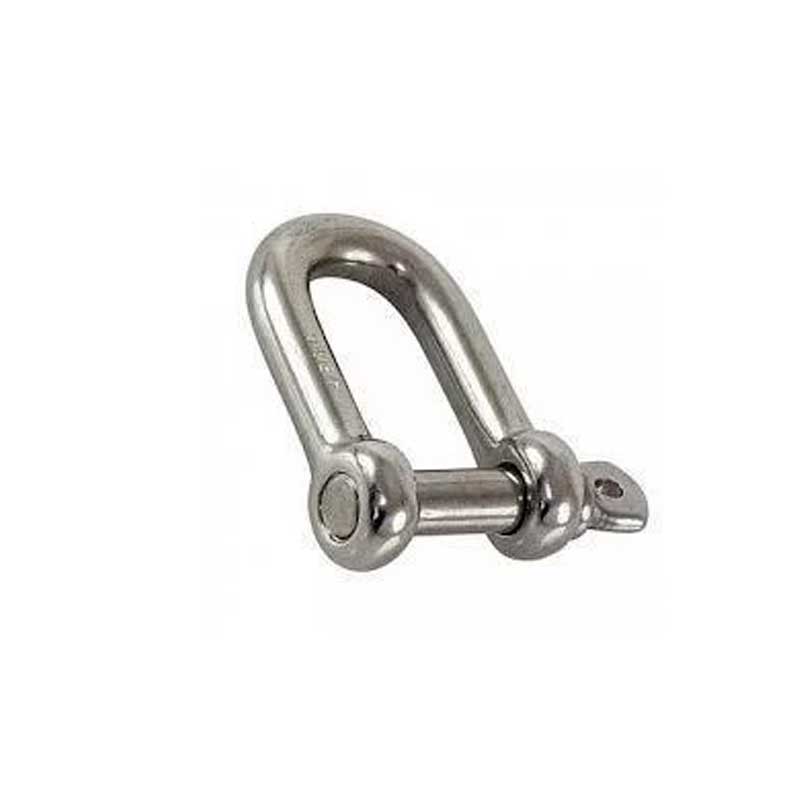

Скоба такелажная G-4151

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Скоба такелажная G-4151 применяется в качестве быстросъемного связывающего звена в составе различных приспособлений для подъема, монтажа и буксировки.

Особенности

Тип скоб - стандартные D-образные с винтовым заплечиком
Скоба и винт изготовлены из высокопрочной стали, Класс 6, с закалкой и отпуском.

Характеристики

Параметры	Значения
Запас прочности	MBL равен 6 x WLL
Стандарт	EN 13889 и согласно требованиям US Fed. Spec. RR-C-271 Type IVB Class 2, Grade A
Конечная обработка	горячая гальванизация (цинкование)
Температурный диапазон	от -20 °C до +200 °C

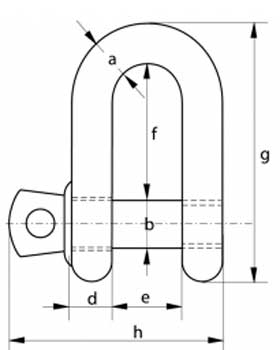

Габаритные размеры
Предельная рабочая нагрузка	Диаметр скобы	Диаметр болта	Диаметр отверстия	Ширина отверстия	Ширина внутренняя	Длина внутренняя	Длина	Длина болта	Вес одного изделия
тонн	а, мм	b, мм	с, мм	d, мм	е, мм	f, мм	g, мм	h, мм	кг
0.33	5	6	12	5	9.5	19	33	29.5	0.02
0.5	7	8	16.5	7	12	22	41.5	38	0.05
0.75	9	10	20	9	13.5	26	50	46.5	0.09
1	10	11	22.5	10	17	32	59	54	0.14
1.5	11	13	26.5	11	19	37	68	59.5	0.19
2	13.5	16	34	13	22	43	81	73	0.32
3.25	16	19	40	16	27	51	97	89	0.54
4.75	19	22	46	19	31	59	112	103	0.87
6.5	22	25	52	22	36	73	134	119	1.34
8.5	25	28	59	25	43	85	154	137	2.08
9.5	28	32	66	28	47	90	167	153	2.77
12	32	35	72	32	51	94	180	170	3.72
13.5	35	38	80	35	57	115	209	186	5.14
17	38	42	88	38	60	127	230	203	6.85
25	45	50	103	45	74	149	271	243	11.45
35	50	57	111	50	83	171	305	272	16.86
42.5	57	65	130	57	95	190	345	310	24.61
55	65	70	145	65	105	203	376	344	32.65
