Скоба такелажная G-3163
Описание
Скоба такелажная G-3163 применяется в качестве быстросъемного связывающего звена в составе различных приспособлений для подъема, монтажа и буксировки.
Характеристики
| Параметры | Значения |
| Тип скоб | стандартные омегаобразные с предохранительным болтом |
| Материал | скоба и винт изготовлены из высокопрочной стали, Класс 6 |
| Стандарт | US Fed. Spec. RR-C-271 |
| Конечная обработка | горячая гальванизация (цинкование) |
| Диапазон рабочего усилия | Диаметр скобы | Диаметр болта | Диаметр отверстия | Ширина внутренняя | Длина внутренняя | Ширина скобы | Вес одного изделия |
| тонн | a, мм | b, мм | c, мм | d, мм | e, мм | f, мм | кг |
| 2 3.25 4.75 |
13 16 19 |
16 19 22 |
30 38 46 |
20 27 32 |
48 60 71 |
33 43 50 |
0.36 0.76 1.23 |
| 6.5 8.5 9.5 |
22 25 28 |
25 28 32 |
53 61 68 |
36 43 46 |
84 95 108 |
58 68 74 |
1.79 2.57 3.75 |
| 12 13.5 17 |
32 35 38 |
35 38 42 |
76 84 92 |
51 57 60 |
119 133 146 |
82 92 98 |
5.32 7.19 9.44 |
| 25 | 45 | 50 | 106 | 73 | 177 | 127 | 15.4 |
Схемы

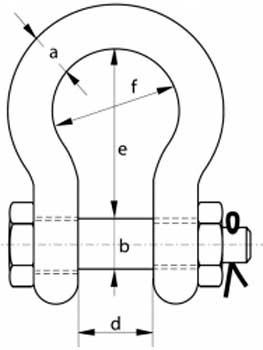

Рис.1.Схема скобы такелажной G-3163
