Накладка НТ
Описание
Накладка НТ предназначена для крепления к конструкциям двух труб или кабелей одинакового диаметра.
Характеристики
|
Тип |
Размеры, мм |
Наружный диаметр закрепляемого кабеля (трубы), мм |
Масса 1000 шт/кг, не более |
||
|
Н |
L |
l |
|||
|
НТ-1 |
60 |
83 |
16 |
25-34 |
60 |
|
НТ-2 |
75 |
121 |
23 |
40-48 |
90 |
|
НТ-4 |
96 |
141 |
28,5 |
50-60 |
200 |
|
НТ-5 |
106 |
167 |
28,5 |
65-75 |
230 |
Схемы

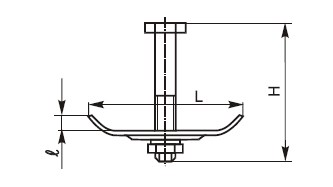

Рис.1 Схема накладки НТ
