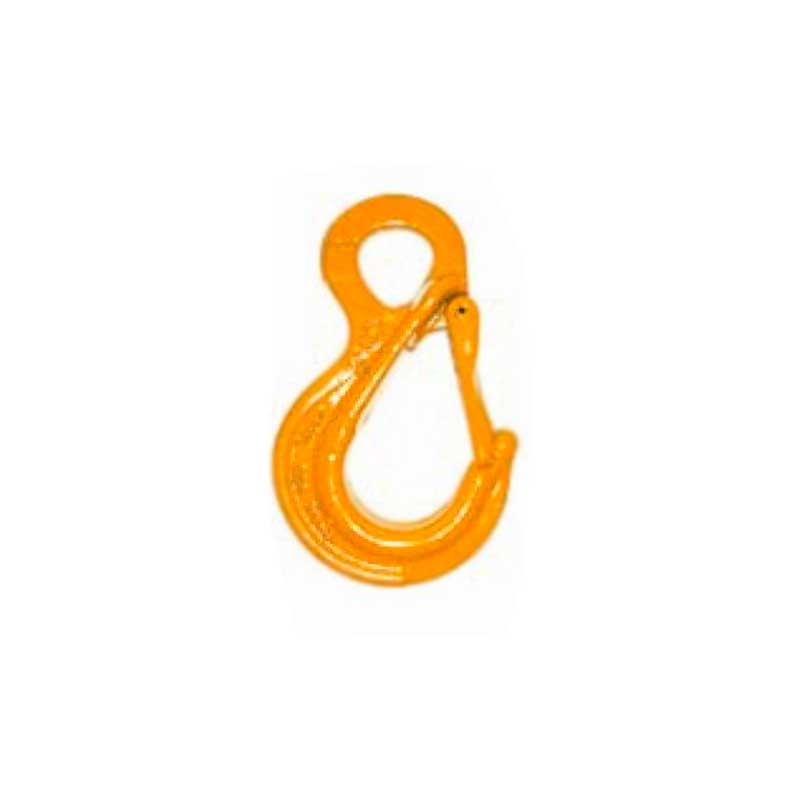

Крюк с предохранительным замком и проушиной CSO

Голосов: 1
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Крюк с предохранительным замком и проушиной CSO - это элемент крепежа, применяемый в составе различных приспособлений для подъема, монтажа и буксировки.

Характеристики

Код Г/п тонн Для цепи d Высо-та Диам. Шири-на Толщ. Шир. Диам. Нар. шир. Нар. высота Шир. Толщ. Вес/ шт
t mm a b c d e f g h i j
mm mm mm mm mm mm mm mm mm mm kg
CSO5/6 1.12 5/6 86 23 27 15 19 43 73 115 10 7 0.30
CSO7/8 2 7/8 102 26 27 19 23 51 87 137 13 8 0.56
CSO10 3.2 10 121 35 28 23 29 66 106 165 16 11 1.02
CSO13 5.4 13 155 41 33 31 36 76 136 208 19 14 1.79
CSO16 8.2 16 185 48 46 34 43 92 159 252 22 17 2.89
CSO18/20 12.8 18/20 272 60 62 53 65 115 236 365 27 22 9.1
CSO22 15.5 22 271 71 65 51 62 132 227 361 31 23 8.37
CSO26 21.6 26 251 48 73 55 86 111 236 363 32 32 10.4
CSO32 32.8 32 292 58 87 67 104 139 286 435 39 39 20.5

Схемы

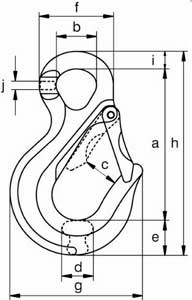

Рис.1. Схема крюка с предохранительным замком и проушиной CSO

Рис.1. Схема крюка с предохранительным замком и проушиной CSO
