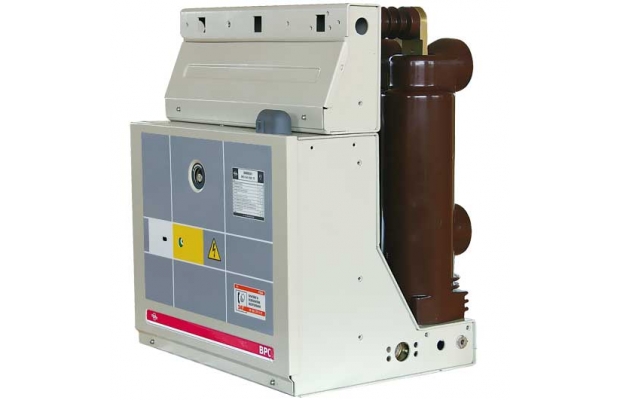

Вакуумный выключатель ВРС-6

No votes yet
Категория:

Вакуумный выключатель типа ВРС-6 предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частоты 50 (60) Гц с номинальным напряжением 6 кВ для систем с изолированной или частично заземленной нейтралью. Выключатель имеет электромагнитный привод и предназначен для установки в шкафах КРУ внутренней установки, в том числе и для устройств собственных нужд тепловых и атомных электростанций.

Выключатель типа ВРС- 6 предназначен для работы в шкафах комплектных распределительных устройств внутренней установки серии КУ-6С в РП собственных потребностей тепловых и атомных станций.

Технические характеристики

  • Номинальное напряжение, кВ - 6;
  • Номинальный ток, А - 630 - 4 000;
  • Номинальный ток отключения, кА - 31,5; 40;
  • Ток электродинамической стойкости, кА - 80; 102; 128;
  • Механический ресурс - 30 000 циклов ВО;
  • Коммутационный ресурс - 30 000 циклов ВО;
  • Коммутационный ресурс при номинальном токе отключения - до 50 операций О;

Конструкция

Конструктивно аппараты ВРС- 6 состоят из таких основных частей: блок-контактов положения выключателя, указателя, блока коммутаций, тумблера разрядки конденсатора, платы управления, электромагнита, конденсатора, механизма ручного отключения, счетчика, трех полюсов, трех опорных изоляторов (с током электродинамической стойкости 128 кА), механизма блокировки, вала, рамы и клеммного ряда. В фасадном листе выключателя есть окно счетчика, окна указателя положения выключателя и окно для рычага ручного отключения.
Каждый полюс выключателя состоит из тяги изоляционной с механизмом поджатия, токосъемника в виде гибкой связи или скользящего контакта, нижнего и верхнего контактов, вакуумной дугогасительной камеры и изоляционного корпуса. Вакуумные камеры залиты эпоксидным компаундом, который надежно защищает от механических и электрических повреждений. На полюсах выключателей на номинальные токи 2500 и 3150 А установлен радиатор охлаждения.
