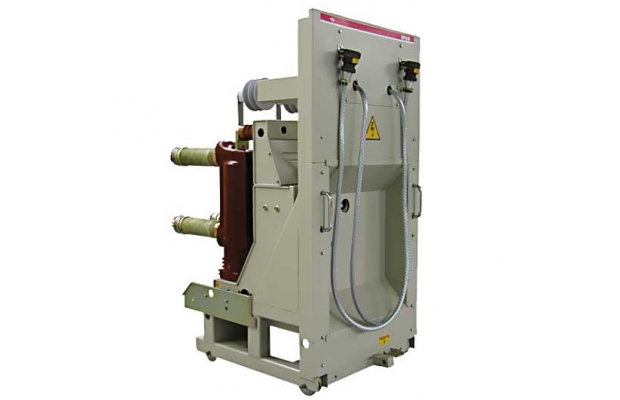

Вакуумный выключатель ВР6В

No votes yet
Категория:

Вакуумный выключатель ВР6В предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частоты 50(60)Гц с номинальным напряжением 6 кВ для систем с изолированной или частично заземленной нейтралью.Применяются в распределительных устройствах собственных нужд тепловых и атомных электростанций.

Вакуумные выключатели ВР оптимальным образом подходят для решения задач коммутации и защиты в сетях среднего напряжения. Выключатели серии ВР применяются для коммутации любых видов нагрузок при номинальных токах до 3 150 А и токах отключения до 40 кА. Выключатели ВР разработаны на основе единых конструктивных принципов: использование литых из эпоксидного компаунда полюсов; использование универсального электромагнитного привода, который работает по принципу "магнитной защелки" и управляется электронным блоком, расположенным в корпусе выключателя.

Выключатели ВР6В в основном используются для замены электромагнитных выключателей ВЭС-6 в шкафах КЭ-6С на тепловых и атомных станциях.

Технические характеристики

  • Номинальное напряжение, кВ - 6;
  • Номинальный ток, А - 1600 - 3 150;
  • Номинальный ток отключения, кА - 40;
  • Ток электродинамической стойкости, кА - 128;
  • Механический ресурс - до 30 000 циклов ВО;
  • Коммутационный ресурс - до 30 000 циклов ВО;
  • Коммутационный ресурс при номинальном токе отключения - до 50 операций О;

Конструкция

Все аппараты ВР6В состоят из трех полюсов с залитыми эпоксидным компаундом вакуумными дугогасительными камерами (ВДК). В выключателях серии ВР6В на номинальные токи 2500 и 3150А ВДК с токоведущими контактами установлены на изоляционных стойках. Электромагнитный привод выключателя, который обеспечивает фиксацию выключателей в двух положениях «О» и «В» на магнитных защелках, размещен в корпусе выключателя. Вал выключателя соединен через изоляционные тяги с ВДК, и при повороте управляет контактами положения выключателя для внешних вспомогательных цепей. В аппаратах на номинальные токи 2500 и 3150 А в тягах полюсов установлены группы цилиндрических пружин поджатия.
