Вакуумный выключатель ВР1

No votes yet
Категория:

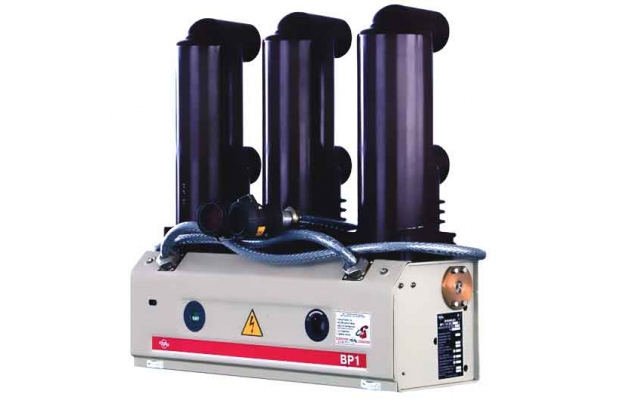

Вакуумный выключатель ВР1 используется для вновь разрабатываемых КРУ и КСО, а также для реконструкции шкафов КРУ и КСО, которые находятся в эксплуатации. Номинальное напряжение 6-10 кВ Номинальній ток 630 - 1 250 А

Технические характеристики

  • Номинальное напряжение, кВ - 10;
  • Номинальный ток, А - 630- 1 250;
  • Номинальный ток отключения, кА - 20;
  • Ток электродинамической стойкости, кА - 52;
  • Механический ресурс - 100 000 циклов ВО;
  • Коммутационный ресурс - 50 000 циклов ВО;
  • Коммутационный ресурс при номинальном токе отключения - 100 операций О;

Конструкция

Все выключатели ВР1 состоят из трех полюсов с залитыми эпоксидным компаундом вакуумными дугогасительными камерами (ВДК), которые размещены на общей основе. Электромагнитный привод выключателя, который обеспечивает фиксацию выключателей в двух положениях "О" и "В", на магнитных защелках, расположенный в корпусе выключателя. Сердечник электромагнитного привода через серьги связан с валом выключателя. Вал выключателя соединен через изоляционные тяги с ВДК, и при повороте управляет контактами положения выключателя для внешних вспомогательных цепей. Тарельчатые пружины поджатия практически во всех выключателях установлены во втулках изоляционных тяг. Схемы блока управления реализованы на печатных платах, которые установлены в корпусах выключателей серии ВР.
