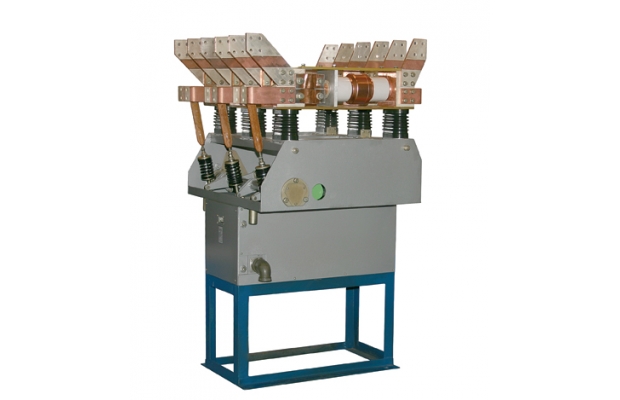

Вакуумный выключатель ВГГ-10

No votes yet
Категория:

Вакуумный выключатель ВГГ-10 с электромагнитным поводом предназначен для выполнения коммутационных операций в нормальных и аварийных режимах в трехфазных цепях переменного тока 10 кВ, 50 Гц. Выключатели предназначены для замены выключателей серии МГГ-10, которые исчерпали свой ресурс, а также для установки в новые распределительные устройства.

Технические характеристики

  • Номинальное напряжение - 10 кВ
  • Номинальный ток - 4000; 5000 А
  • Номинальный ток отключения - 63 кА
  • Ток электродинамической стойкости - 161 кА
  • Коммутационный ресурс - 10000 циклов ВО при номинальном токе и 30 циклов при номинальном токе отключения.

Конструкция

Выключатель представляет собой коммутационный аппарат, три полюса которого установлены на раме. Выключатель управляется электромагнитным поводом.

Внутри рамы аппарата расположены:

  • две отключающих пружины
  • два масляних буфера
  • вал выключателя

На валу предусмотрены два механических указателях положения выключателя. На раме установлены изоляционные перегородки для обеспечения необходимой электрической прочности между полюсами. Токопроводящие шины присоединяются к токоотводам.
