Описание

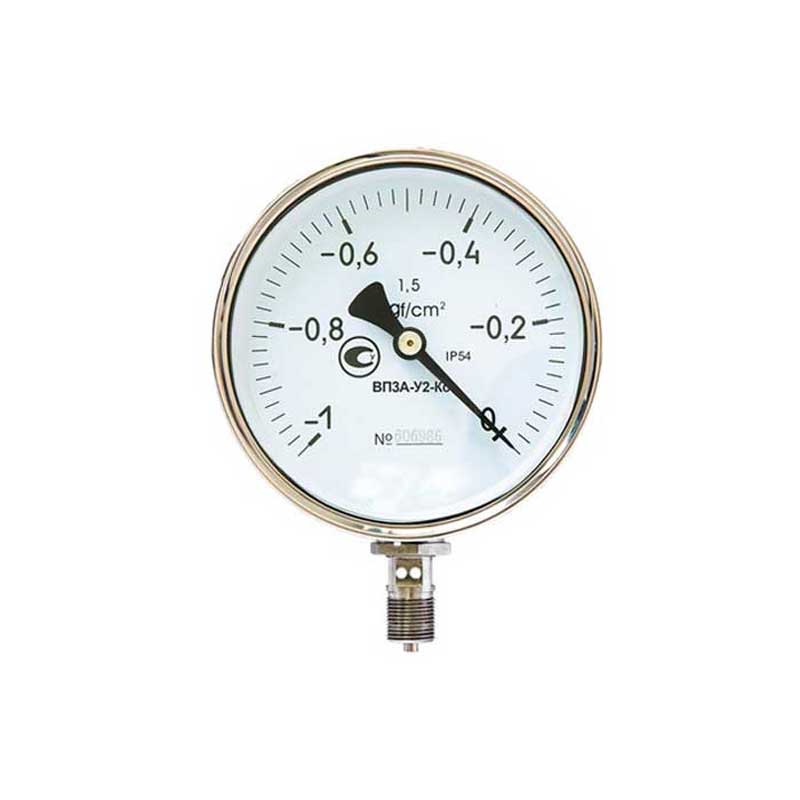

Вакуумметр ВП3А-У2-Кс предназначен для измерения вакуумметрического давления в агрессивных средах к которым устойчива нержавеющая сталь.
Модификации
Вакуумметры изготавливаются в таких вариантах исполнения:
- с демпфером,
- с осевым штуцером (ОШ),
- с радиальным штуцером (РШ),
- с передним фланцем,
- с задним фланцем.
Конструктивное исполнение
Корпус изготавливается из стали, а штуцер, трубчатая пружина и трибко-секторный механизм из нержавеющей стали. Стекло - техническое.
Трубка Бурдона является чувствительным элементом вакуумметра ВП3А-У2-Кс. Она и реагирует на изменение давления.
Характеристики
| Параметры | Значение |
| Базовое исполнение корпуса | РШ, без фланца |
| Диаметр корпуса, мм | 100 |
| Резьба соединяющего штуцера | М20х1,5 |
| Класс точности | 1,5 (1,0) |
| Степень защиты | IP 40 (IP 54) |
| Виброзащищенность по ГОСТ 12997-84 | L3 |
| Устойчивость к климатическим воздействиям по ГОСТ15150-69 | У2, но от -50 до +60 °С |
| Диапазон измеряемого давления, МПа | от -0,1 до 0 |
| Средний срок службы изделия | 12 лет |
| Гарантийный срок эксплуатации | 1 год |
| Масса, не более | 0,5 кг |
