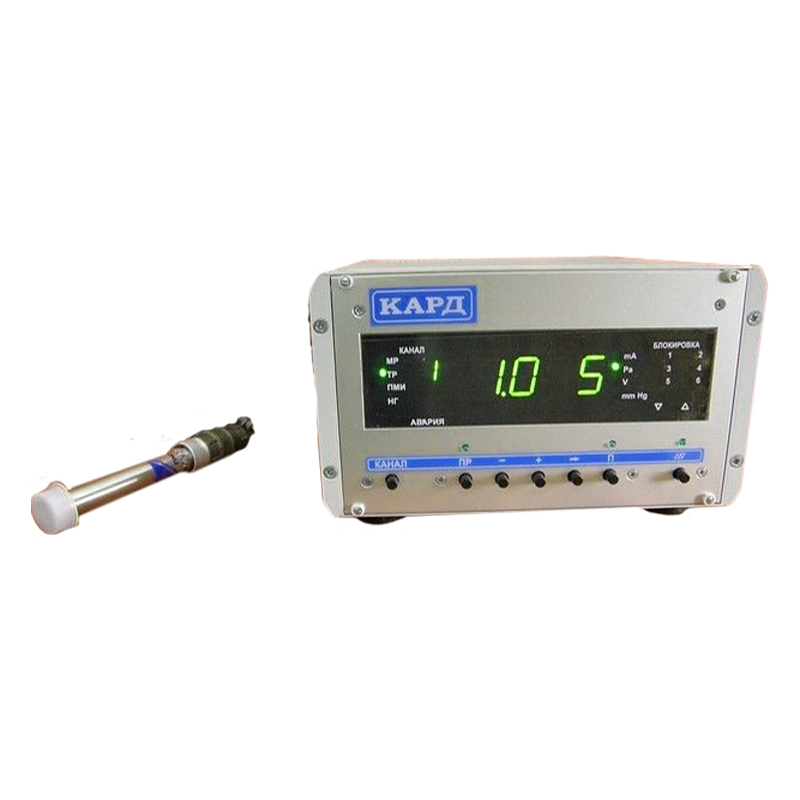

Вакуумметр ВММ

Вакуумметр модульный многоканальный ВММ является комплексным измерительным оборудованием.

Назначение

Использование вакуумметра ВММ позволяет проводить измерение величины давления.

Устройство и работа

Вакуумметр может комплектоваться следующими модулями:

  • МР – магниторазрядного типа, оснащенные преобразователем типа ПММ-32-1,
  • ТПИ – ионизационного типа, оснащенные преобразователем типа ПМИ-2,
  • ТР – терморезисторного типа, оснащенные преобразователем типа ПМТ-6-3.

В конструкции вакуумметра могут одновременно устанавливаться любые из этих модулей в любом допустимом количестве. Таким образом этот вакуумметр относится к модульным комбинированным приборам.

В вакуумметре ВММ предусмотрено 6 каналов релейного блокирования внешней исполнительной аппаратуры.

Для обмена результатами измерений с компьютером имеются интерфейсы стандартов RS-232 и CAN.

Название УРП

Вакуумметр модульный многоканальный ВММ

Измерительный диапазон по давлению

(0,1÷1300000) мкПа для канала МР

(10÷100000) мкПа для канала ПМИ

(1,3÷4000) Па для канала ТР

Напряжение коммутации реле

<100 Вольт

Ток коммутации реле

Около 1 Ампера

Вакуумметр ВММ может состоять из различного количества модулей МР, ПМИ и ТР, что обозначается в названии числовыми индексами. Например, вакуумметр ВММ 2 1 3 состоит из:

  • 2-х модулей МР (не более 3-х при автоматизированном управлении, не более 4-х при ручном управлении),
  • 1-го модуля ПМИ (не более 2-х),
  • 3-х модулей ТР (не более 8-ми).

По требованию заказчика в вакуумметре могут быть установлены:

  • индикаторы давления с узлом ПМТ-К, обеспечивающие отображение давления в интервале (0,1÷10000)Па,
  • узел напуска газа, обеспечивающий стабильность давления в рабочем объеме и оснащенный натекателями пьезоэлектрического типа.
