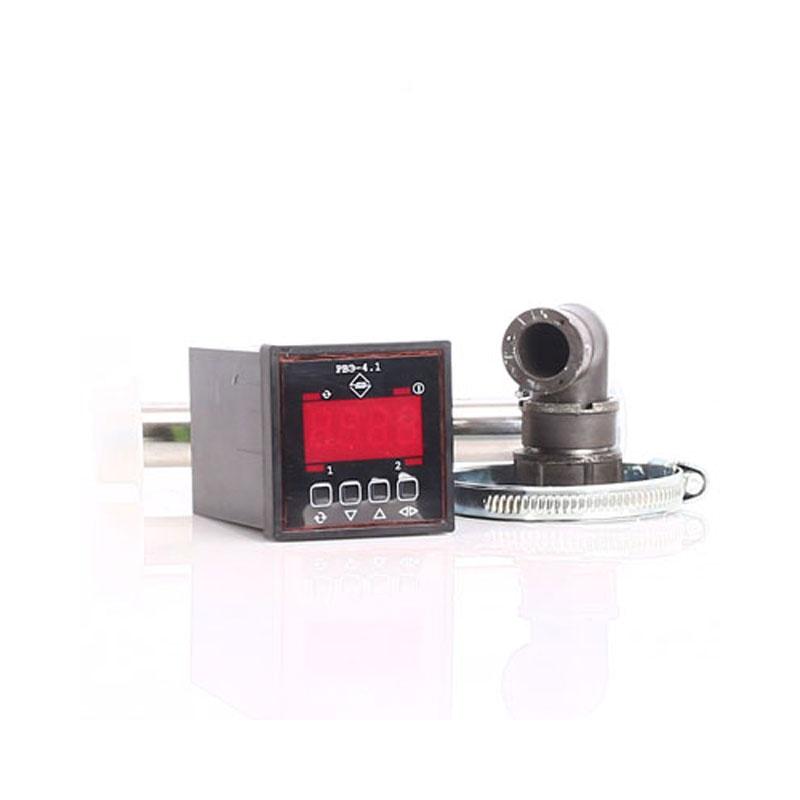

Вакуумметр РВЭ-4.1Т

Ключевой особенностью модели такого механизма, как вакуумметр РВЭ-4.1Т, стала замена релейного выхода токовым, который позволил повысить надёжность работы устройства в целом и значительно увеличить его технический ресурс. Кроме того, в автоматическом режиме выполняется диагностика состояния линии подключения и датчика, цифровая фильтрация сигналов с преобразователей, их линеаризация.

Прибор может успешно эксплуатироваться в регионах с холодным или умеренным климатом, при его установке в сухой или влажной тропической зоне обязательно должна быть установлена система кондиционирования. Теплотехнический блокировочный вакуумметр РВЭ-4.1Т отличается стойкостью к воздействию вибрации в пределах 5 ÷ 35 Гц (её амплитуда может составлять до 0,35 мм).

Назначение

Вакуумметр РВЭ-4.1Т – устройство, которое широко используется в промышленных системах автоматизации в качестве автономного прибора, позволяющего с высокой степенью точности и надёжности выполнить комплекс измерений остаточного давления воздуха. Также в перечень его основных функций входит выдача блокировочного сигнала при выходе параметров технологического процесса за рамки допустимых пределов.

Устройство и работа

Основа принципа рабочего выполнения задач состоит в преобразователе ПМТ-6-3, где пропускается ток, под действием которого разогревается нить накаливания до 200 ˚С. С этой нити напряжение будет подано на усилитель, способный нормализовать полученный сигнал и отправить его на аналоговый вход процессорного устройства, которое определит величину остаточного давления в соответствии с полученными характеристиками преобразователя. После этого происходит определение остаточного давления в соответствии характеристиками преобразователей, его индуцирование и выдача блокировочного сигнала.



Сетевое напряжение (постоянный/переменный ток)

280/160 В

Частота в сети

50 Гц

Подключаемые датчики

1

Выходы

2

Диапазон рабочих давлений преобразователя ПМТ-6-3

0,1 ÷ 105 Па

Рабочие характеристики релейного компараторного выхода Y1

напряжение

до ~250 В

номинальная сила тока

до 2 А

Рабочие характеристики аналогового регулирующего токового выхода Y2

напряжение

до ~250 В

номинальная сила тока

до 2 А

Класс защиты

IP 40

Наработка на отказ

6500 ч

Полный технический ресурс

более 10 лет

Вес оборудования

500 г
