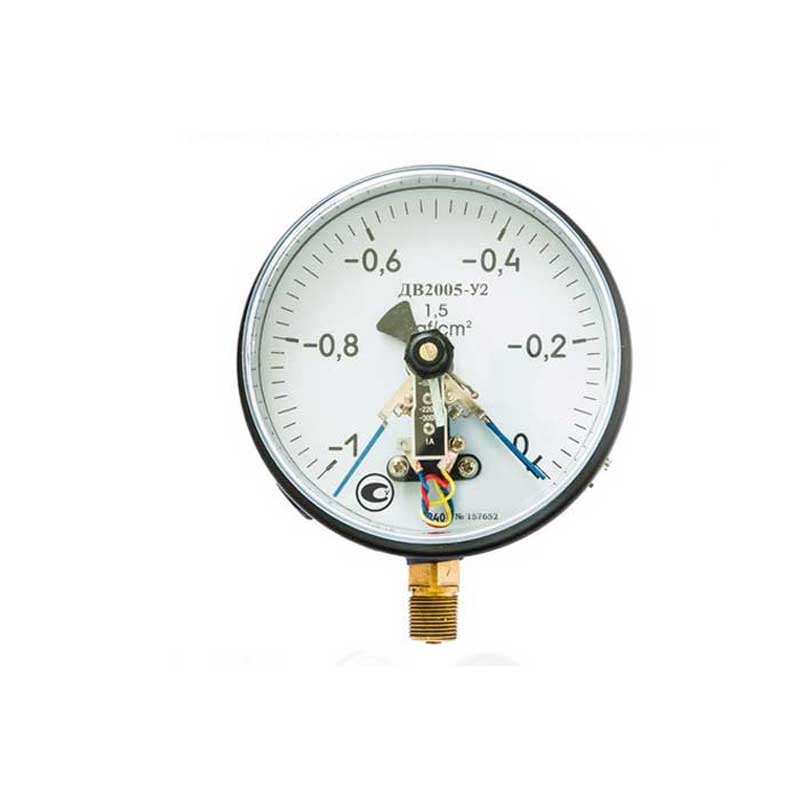

Вакуумметр ДВ2005-У2

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Вакуумметр ДВ2005-У2 предназначен для измерения вакуумметрического давления и сигнализации (замыкание / размыкание электрических цепей) при достижении заданного предела давления. Измеряемая среда должна быть неагрессивна, по отношению к медным сплавам.

Модификации

Вакуумметры изготавливаются в таких вариантах исполнения:

  • с демпфером,
  • с осевым штуцером (ОШ),
  • с радиальным штуцером (РШ),
  • с передним фланцем,
  • с задним фланцем.

Конструктивное исполнение

Детали вакуумметра изготовлены из:

  • корпус - сталь,
  • штуцер, трубчатая пружина - латунь, бронза,
  • трибко-секторный механизм - бронза, латунь, нержавеющая сталь.
  • стекло - органическое.

Чувствительным элементом вакуумметра ДВ2005-У2 является трубка Бурдона. Она и реагирует на изменение давления.

Измеряемая среда должна быть неагрессивна, по отношению к медным сплавам.

Характеристики

Технические характеристики
Параметры Значение
Базовое исполнение корпуса РШ, с фланцем
Диаметр корпуса, мм 150
Резьба соединяющего штуцера М20х1,5
Класс точности 1,5 (1,0)
Степень защиты IP 40 (IP 54)
Виброзащищенность по ГОСТ 12997-84 N2
Устойчивость к климатическим воздействиям по ГОСТ15150-69 У2, но от -50 до +60 °С.
Диапазон измеряемого давления, МПа от -0,1 до 0
Исполнение сигнализирующего устройства по ГОСТ 2405-88 V (III, IV, VI)
Средний срок службы изделия 12 лет
Гарантийный срок эксплуатации 1 год
Масса, не более 0,9 кг
