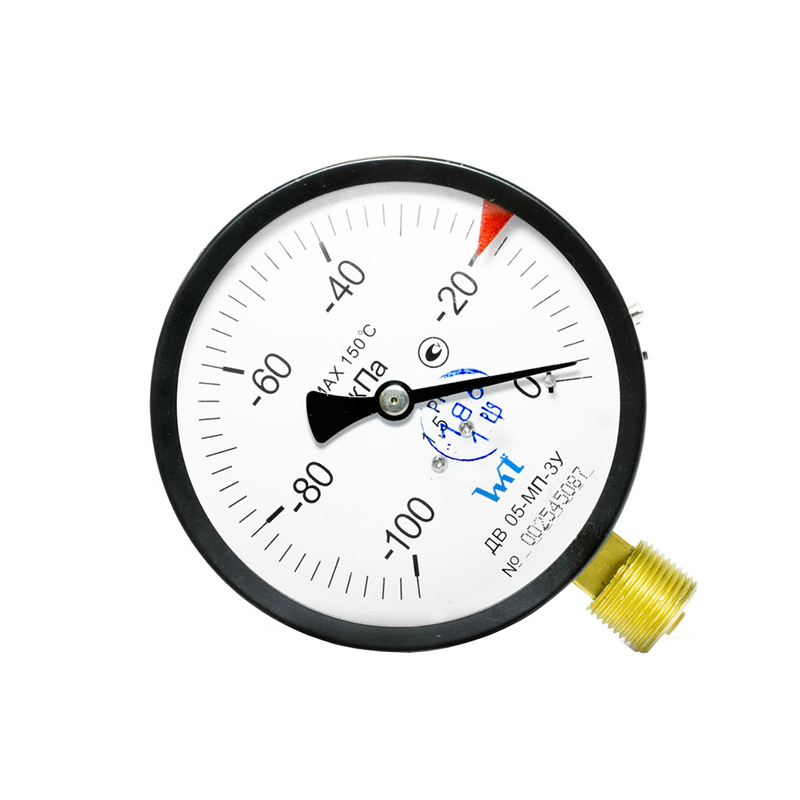

Вакуумметр ДВ 05-МП-3У
Описание
Вакуумметр ДВ 05-МП-3У предназначен для измерения вакууметрического давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °С.
Устройство и принцип действия
Корпус вакуумметров в стандартном исполнении выполнен из стали, механизм - из латунного сплава.
Принцип действия вакуумметра ДВ 05-МП-3У основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку вакуумметра.
Межповерочный интервал 2 года.
| Параметры | Значения |
| Объект измерения | жидкость, пар, газ |
| Цвет корпуса | черный |
| Материал механизма | латунь |
| Единица измерения | кПа |
| Температура эксплуатации | от - 40 до +150 |
| Единица измерения температуры эксплуатации | С |
| Расположение штуцера | радиальное |
| Степень защиты | IP 40 |
| Тип стекла | техническое |
| Диаметр корпуса | 100 |
| Шкала | от - 100 до 0 |
| Класс точности | 1,5 |
| Резьба штуцера | M20x1.5 |
