Описание

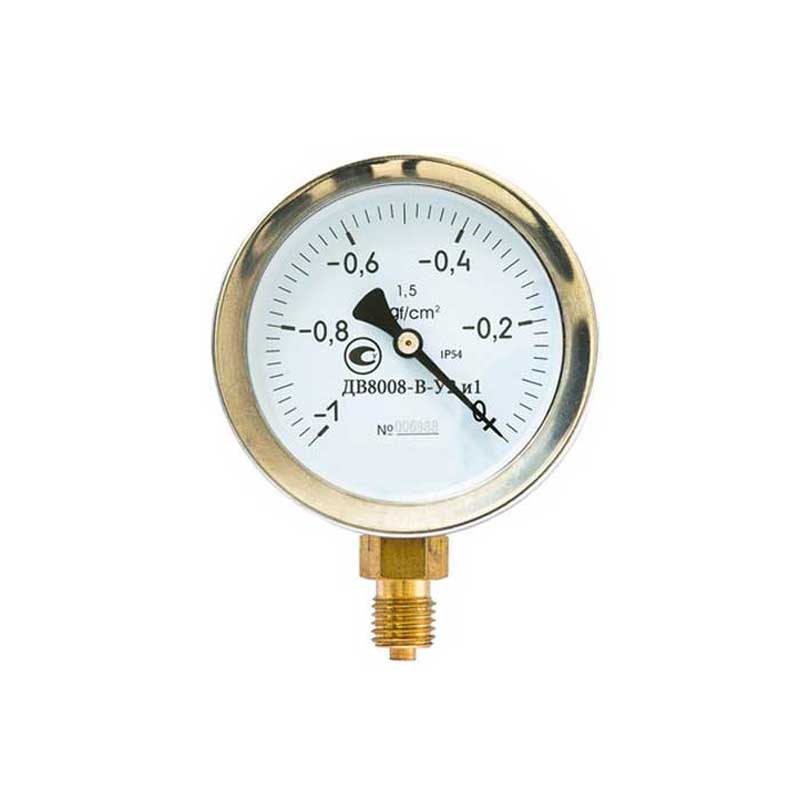

Вакуумметр ДВ8008-В-У2 и1 предназначен для измерения вакуумметрического давления.
Модификации
Вакуумметры изготавливаются в таких вариантах исполнения:
- с демпфером,
- с осевым штуцером (ОШ),
- с радиальным штуцером (РШ),
- с передним фланцем,
- с задним фланцем.
Конструктивное исполнение
Детали вакуумметров изготовлены из:
- корпус – нержавеющая сталь,
- стекло – органическое,
- штуцер, трубчатая пружина - латунь, бронза,
- трибко-секторный механизм - бронза, латунь, нержавеющая сталь.
Трубка Бурдона является чувствительным элементом вакуумметра ДВ8008-В-У2 и1. Она и реагирует на изменение давления.
Измеряемая среда должна быть неагрессивна, по отношению к медным сплавам.
Характеристики
| Параметры | Значение |
| Базовое исполнение корпуса | РШ, без фланца |
| Диаметр корпуса, мм | 63 |
| Резьба соединяющего штуцера | М12х1,5 (G1/4) |
| Класс точности | 2,5 (1,5) |
| Степень защиты | IP 54 |
| Виброзащищенность по ГОСТ 12997-84 | V4 |
| Устойчивость к климатическим воздействиям по ГОСТ15150-69 | У2, но от -50 до +60 °С. |
| Диапазон измеряемого давления, МПа | от -0,1 до 0 |
| Средний срок службы изделия | 12 лет |
| Гарантийный срок эксплуатации | 1 год |
| Масса, не более | 0,2 кг |
