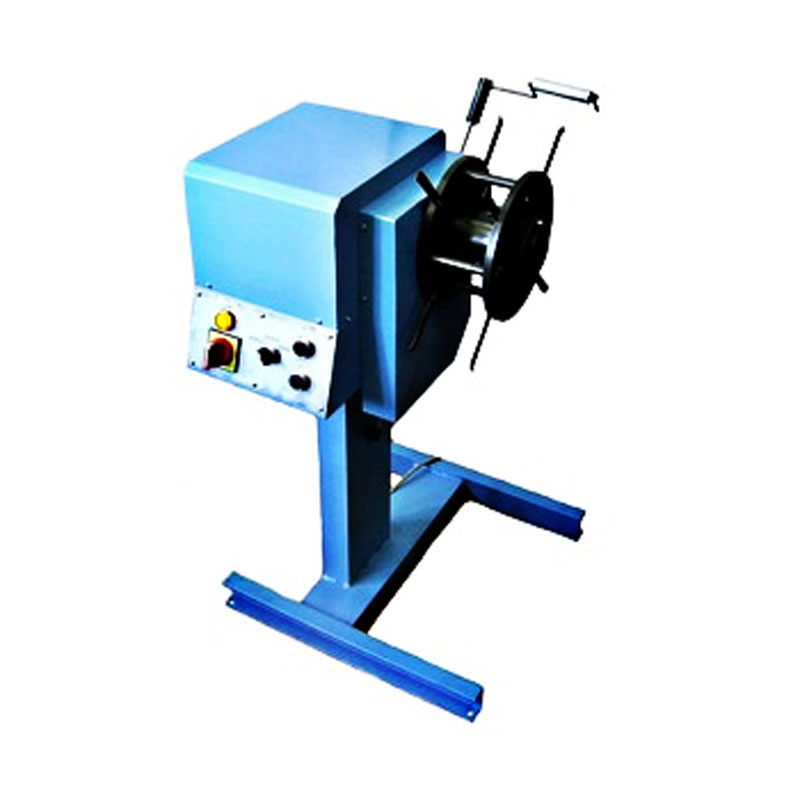

Устройство смоточно-намоточное УСН является электромеханическим оборудованием, осуществляющим намотку или размотку материалов, имеющих форму ленты. Его конструктивные и функциональные возможности позволяют использовать устройство для подачи металлических ленточных заготовок в автоматизированные прессовочные машины.

Назначение устройства УСН

Целесообразно применение смоточно-намоточного устройства УСН в промышленных металлообрабатывающих линиях по производству изделий методом штампования. Эффективны эти устройства и для складирования рулонов, намотанных пластинчатыми материалами.

Работа УСН в автономном режиме обеспечивает намотку металлических лент в рулоны.

Устройство и работа

Конструкция намоточно-смоточного устройства состоит из:

  • Вращающегося барабана,
  • Электрического привода,
  • Электронного блока.

Вал электрического привода передает вращение барабану, на который осуществляется намотка или с которого производится смотка рулона.

Управление скоростью и направлением вращения барабана выполняется электронной схемой, обеспечивающей автоматическое поддержание этих параметров на заданных величинах.

Полное название

Смоточное устройство УСН

Допустимые пределы скорости намотки и размотки

Минимум 5 см, максимум 20 см в секунду

Верхний предел ширины ленты

10 сантиметров

Верхний предел массы ленты в рулоне

60 килограммм

Верхний предел наружного диаметра рулона

40 сантиметров

Нижний предел внутреннего диаметра рулона

8 сантиметров

Высота оси вращении рулона

72 сантиметра

Потребляемая мощность

0,3 квт

Размерное значение

57 х 60 х 96 см

Масса

62 килограмма

По требованию заказчика допустимо изготовлять устройства УСН с альтернативными рабочими параметрами или с модернизированной конструкцией. Этим достигается оптимизация технологических процессов с использованием УСН.
