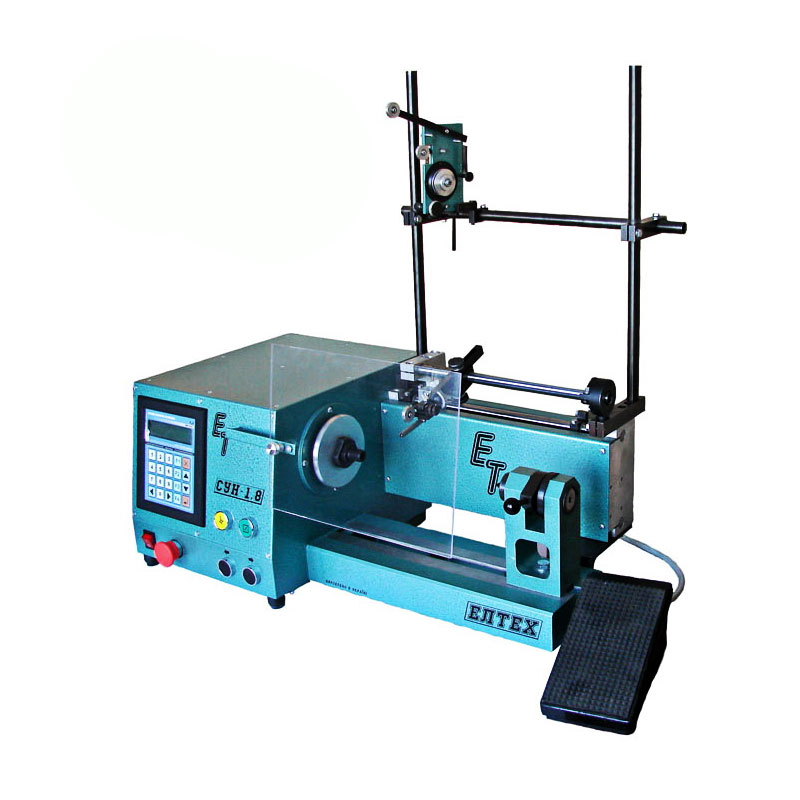

Станок СУН-1,8М

Настольный одношпиндельный станок СУН-1,8M является электромеханической установкой для осуществления рядовой намотки катушек электрическим проводом.

Назначение станков СУН-1,8М

Использование станка позволяет выполнять сматывание электрического провода в катушку открытого типа, которая по конструктивному признаку может быть секционной, пирамидальной и т. д.

Существуют специализированные модели этого станочного прибора, например:

  • Оснащенные задней бабкой с увеличенной длиной,
  • Осуществляющие одновременную намотку нескольких катушек.

Устройство и работа

Станок СУН-1,8M является усовершенствованной моделью станка СУН-1,8, отличающейся модернизированным раскладчиком (реализован на зубчатом ремне) и более эффективной системой управления (реализована на современных контроллерах).

Управление параметрами рабочего режима осуществляется с помощью ПО, которое может быть обновлено через COM-интерфейс. Применение специализированных программ позволяет наматывать катушки любой сложности.

Особенности станка серии СУН:

  • Возможность перемещения раскладчика независимо от режима работы шпинделя,
  • Вращение шпинделя в любую сторону,
  • Высокоточное торможение шпинделя (электромагнитная система),
  • Удобная клавиатура,
  • Информативный дисплей,
  • Простая и надежная электронная схема на контроллере,
  • Регулировка широкого спектра параметров намотки, в том числе, скоростей вращения, ускорения при разгоне и замедления при торможении,
  • Настройка и сохранение в энергонезависимой памяти до 999 программ,
  • Выявление и сигнализация о неполадках и аварийных ситуациях системой самодиагностики,
  • Гибкое диалоговое программное обеспечение, позволяющее не только задавать множество параметров намотки, но и эмулировать ее процесс.

Как называется

Станок СУН-1,8М

Допустимые пределы диаметра сматываемых проводов

Начало 0,02 мм, конец 1,8 мм

Верхний предел ширины намотки (сантиметры)

22 единицы

Верхний предел диаметра намотки(сантиметры)

24 единицы

Верхний предел статического крутящего момента

6 единиц Н*м

Верхний предел скорости вращения

В минуту 6 тысяч поворотов

Дискретность контроля положения шпинделя

1/16 от целого витка

Верхний предел шага раскладки

Ровно 10 мм

Верхний предел подсчета витков

100 тысяч витков

Питающее переменное напряжение

220 Вольт

Потребляемая мощность

Один кВт

Размер

39 х 44 х 72 сантиметра

Весовой показатель

59 килограмм
