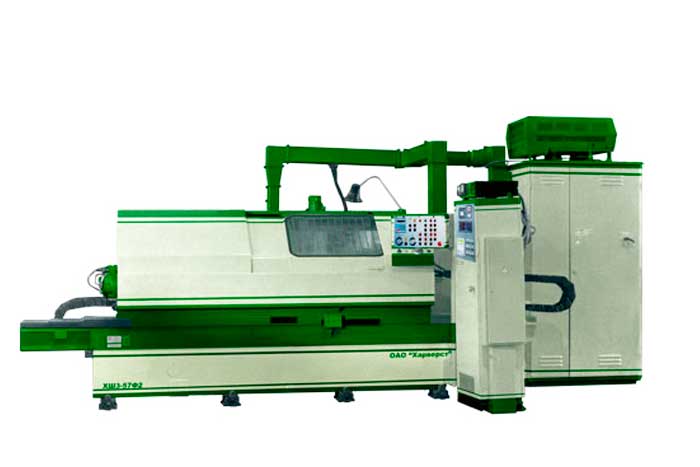

Станки для шлифовки ХШ3-57Ф2, ХШ3-57Ф2-01, ХШ3-57Ф2-02

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Станки для шлифовки ХШ3-57Ф2, ХШ3-57Ф2-01, ХШ3-57Ф2-02 предназначены для шлифования профиля кулачков распределительных валов.

Устройство и принцип действия

Переменная скорость вращения заготовки в течение одного оборота при шлифовании обеспечивает постоянство объема снимаемого металла. Замедление на участках подъема и спуска профиля, а также ускорение на вершине кулачка позволяет повысить среднюю частоту вращения заготовки до близкого к оптимальному значению. Это повышает производительность и способствует бесприжоговому шлифованию.

Широкий диапазон скоростей подач шлифовального круга и вращения изделия, возможность останова каждой подачи на фиксированную продолжительность времени, возможность включения правки шлифовального круга в любой момент цикла все это позволяет осуществлять любой цикл шлифования профиля кулачков.

Мгновенные значения скоростей вводятся через один градус поворота шпинделя от системы ЧПУ, хранящей в памяти таблицы на все обрабатываемые на станке профили.

Технические характеристики
Модификация	ХШ3-57Ф2
Высота центров, мм	75
Расстояние между центрами, мм	1300
Максимальная высота подъема кулачка, мм	15
Число управляемых от ЧПУ осей координат (X - перемещение шлифовальной бабки; Z - перемещение стола' W - перемещение (опорного ролика)	3
Управление вращением копирного шпинделя (функция S)	есть
Количество одновременно управляемых осей координат	2
Шлифовальный круг Наружный диаметр х диаметр отверстия, мм	750x305
Высота, мм: максимальная минимальная	40
Высота, мм: максимальная минимальная	20
Минимальный диаметр, мм	610
Шлифовальная бабка Величина перемещения,управляемая от ЧПУ, мм	300
Подача (рекомендуемый диапазон), мм: черновая чистовая доводочная	0,1—10
	0,01—1,0
	0,01—0,1
Максимальная скорость перемещения, м/мин	10
Дискретность перемещения, мм	0,001
Угол поворота направляющих шлифовальной бабки	±30'
Стол Диапазон скоростей перемещения, м/мин	0,01—10
Передняя бабка Коническое отверстие шпинделя	морзе №4
Диапазон изменения частоты вращения шпинделя, мин^-1	5—200
Наибольшее число эталонных копиров	38
Приспособление для шлифования эталонных копиров: Шлифовальный круг (диаметр х высота х отверстия), мм	150X13X32
Задняя бабка Коническое отверстие пиноли:	морзе №4
Максимальный ход отвода центра, мм:	50
Привод Электродвигатели приводов: шлифовального круга (мощность,кВт) вращения заготовки (крутящий момент, Нхм) перемещения стола (крутящий момент,Нхм) перемещения ролика (крутящий момент, Нхм) перемещения шлифовальной бабки (крутящий момент,Нхм) насоса гидроустановки (мощность, кВт) насоса смазки (мощность, кВт)	11/13; 13/15
	22
	11
	2,5
	7,5
	2,2
	0,25
Вместимость баков, л: гидроустановки смазки шпинделя шлифовальной бабки	100
	63
Занимаемая площадь с приставным оборудованием (длина х ширина) м.:	5,95x3,24
Масса станка, кг	9000
