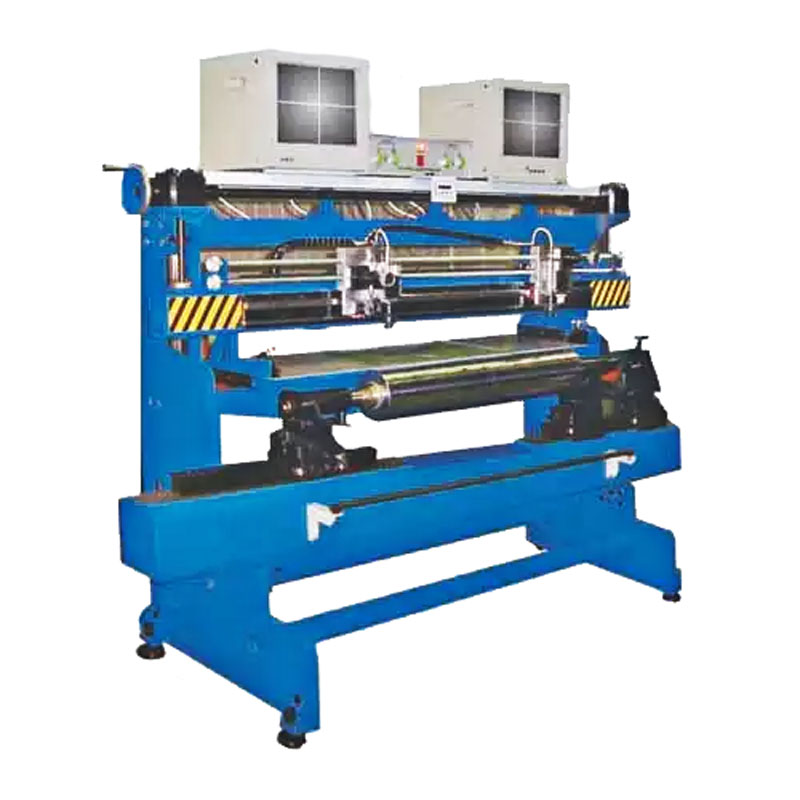

Станок СМ-1200

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Станок СМ-1200 представляет собой специализированный станок, предназначенный для монтажа рабочих элементов флексографических печатных линий. Предложенное оборудование позволит упростить установку печатных форм на формные валы, а также на гильзы флексографических машин различного формата. Станок может работать с гильзами и валами, максимальная длина которых составляет 125 см.

Использование станка позволит сократить время наладочных работ и упростить их проведение. Высокая точность выполнения работ позволит гарантировать максимальное качество изображений, печатаемых с помощью флексографических установок смонтированных с использованием этого оборудования.

Конструкция и работа станка СМ-1200

Отличительной особенностью предложенного станка является использование видеосистемы позиционирования, которая включает в свой состав 2 камеры, обеспечивающие точность установки по электронной линейке на уровне 0,01 мм. Благодаря применению в механизмах крепления и управления камерами специальных ходовых кареток их настройка производится максимально быстро и качественно. Точность совмещение форм достигается путем их расстановки по микроточкам и крестам. Визуализировать процесс позволят два 15-дюймовые экраны, поддерживающие 40-кратное увеличение.

Благодаря электронной системе на экранах монитора формируются квадраты и перекрестия, по которым оператором производится совмещение приводных меток форм.

Конструкционно станок выполнен на жестком остове, благодаря которому получается высокая точность монтажа. Исполнение станка выполнено таким образом, что оператор имеет возможность контролировать процесс монтажа по всему полю, занимаемому формными валами.

Характеристики

Максимально возможная ширина печати:

125 см

Минимальная и максимальная длинна печати:

20/100 см

Точность выставления камер видеонаблюдения:

с применением электронной линейки:

0,01 мм

показатель повторяемости положения камеры:

0,02 мм

Устройство управления формного вала:

адаптер, имеющий число позиций с показателем 12 или 24

Характеристики оптической системы

Тип видеокамеры:

1/3" B/W CCD (2 черно-белые)

Используемый монитор:

15" NVM-015M (черно-белый)

Показатель увеличения объектива:

40-кратное

Габаритные размеры устройства:

224х75х185 мм

Вес станка:

825 кг
