Устройство проверки DTE-6М
Описание
Устройство проверки автоматических выключателей DTE-6М - специализированный электротехнический испытательный прибор для проверки работоспособности выключателей автоматического типа. Устройство проверки DTE-6М отличается компактной компоновкой, удобной системой настройки и управления, широким диапазоном испытательного тока, высокой точностью измерения и наличием функции автоматической защиты от перегрузок.
Назначение устройства проверки
Устройство проверки DTE-6М используется для контроля основных рабочих характеристики выключателей: величины проходящего тока и его длительности. Испытания проводятся переменным током, имеющим промышленную частоту. Также данная установка применяется как регулируемый источник тока (не более 6 кА) в эл.цепях низкого импеданса.
Конструкция устройства проверки

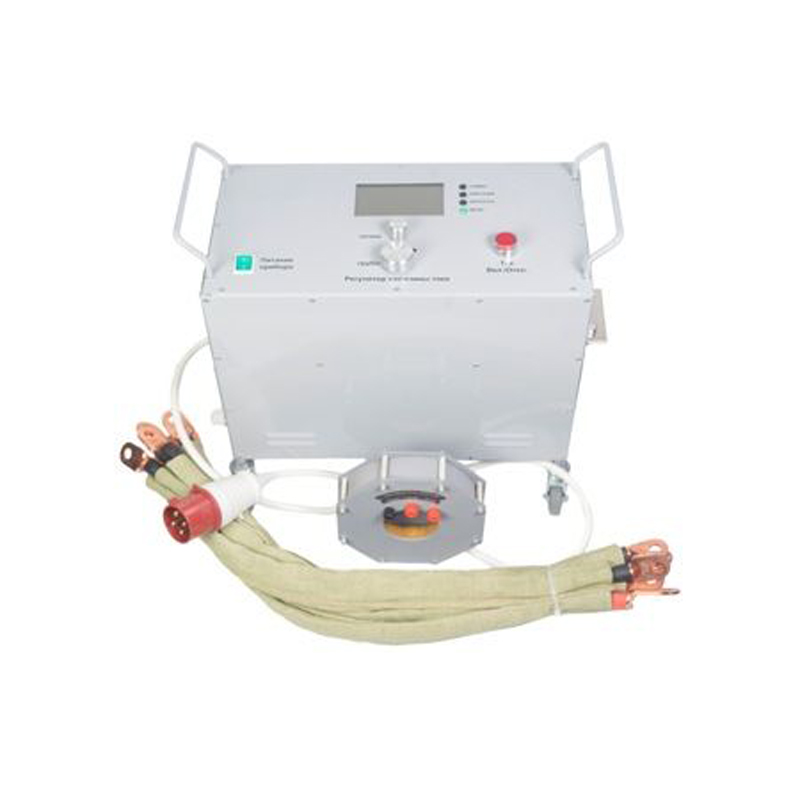

Устройство изготавливается в формате прямоугольного корпуса, снабженного свободно поворачиваемыми колесами и двумя ручками для перемещения. На верхней поверхности смонтирована панель управления, включающая рукоятки настройки параметров испытательного тока, кнопки выбора режима работы, дисплей для отображения данных, кнопку подачи питания и кнопку запуска/остановки испытаний. Боковые поверхности снабжены разъемами и контактными клеммами для присоединения испытываемого выключателя, шнура питания, вспомогательных устройств.
Характеристики
|
Модификация устройства |
Установка проверки выключателей УПАВ-6М |
|
Снабжение питанием |
Напряжение Переменный ток, 380 В, 50 Гц |
|
Рабочий предел мощности |
30 кВА |
|
Испытание током происходит в диапазоне |
От 0,006 кА до 6,0 кА |
|
Ток потребления питающей сети, максимум, А |
50,0 |
|
Напряжение на выходных контактах, максимум, В |
7,0 |
|
Ток на выходных контактах, действующее значение, максимум, кА |
6,0 |
|
Погрешность измерения силы выходного тока в диапазоне 0,006-6,0 кА, % |
±3,0 |
|
Диапазон измерения и регистрации длительности выходного тока, сек |
От 0,01 до 1000,0 |
|
Погрешность измерения длительности выходного тока, % |
±1,5 |
|
Порог срабатывания температурной защиты, °С |
96,0 ±10% |
|
Допустимое атмосферное давление окружающей рабочей среды, мм.рт.ст. |
От 630 до 795 |
|
Точные размеры всего изделия |
500х475х250 |
|
Весовые характеристики (масса) устройства (без учета соединительных кабелей), кг |
56,0 |
