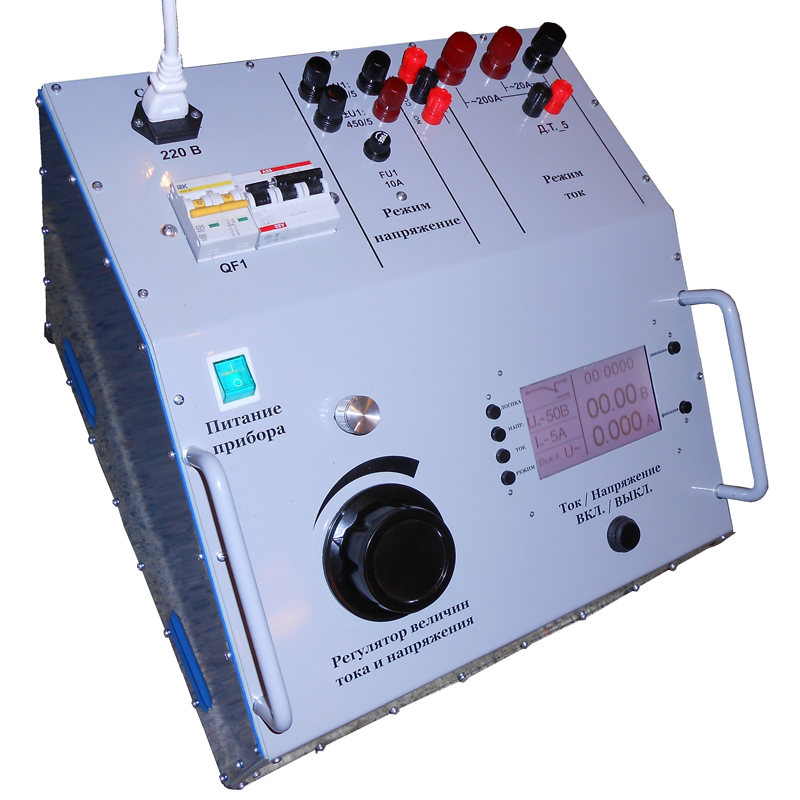

Устройство проверки DTE-450/200

Устройство проверки простых защит DTE-450/200 представляет собой приборы для проведения работоспособности простых защит, устанавливаемых в электрических цепях.

Назначение устройства

Применение устройства DTE-450/200 позволит реализовать следующие задачи:

  • наладку и проверку функциональности систем простой релейной защиты РЗА-типа (работы по проверке можно производить на местах расположения элементов защиты на объектах энергетического сектора, на производственых предприятиях или в испытательных лабораториях);
  • проверка функционирования элементов и систем электроавтоматики, к которым относятся контакторы, электропускатели, электромагнитные реле и др.;
  • для настройки и проверки срабатывания выключателей-автоматов.

Особенности конструкции устройства

Устройство DTE-450/200 реализовано в виде корпусного прибора, что обеспечивает простоту его использования. В состав DTE-450/200 включается измерительный электронный блок, а также набор проводов и кабелей для подключения устройств защиты, которые попадают на проверку или наладку.

Для выполнения проверки может применяться выпрямленное или синусоидальное напряжение, величина которого может выбираться из трех поддиапазонов: 0..50 В, 0..250 В и 0..450 В. Ток, применяемый для испытаний, имеет синусоидальный характер, а его величина выбирается из двух поддиапазонов: 0..20 А или 0..200 А.

Технические характеристики

Питающее напряжение установки:

220 В±10%

Предельный ток потребления:

не больше 50 А

Максимальное значение потребляемой мощности:

3 кВА

Поддерживаемый режим работы:

продолжительный ~120 мин

Максимальные значения диапазонов синусоидального и выпрямленного напряжения:

50 В, 250 В и 450 В

Точность замера выходного напряжения/тока:

не больше 1,5%

Поддерживаемые диапазоны синусоидального тока:

0…20 А или 0…200 А

Вес устройства без коммутационных проводов:

30 кг
