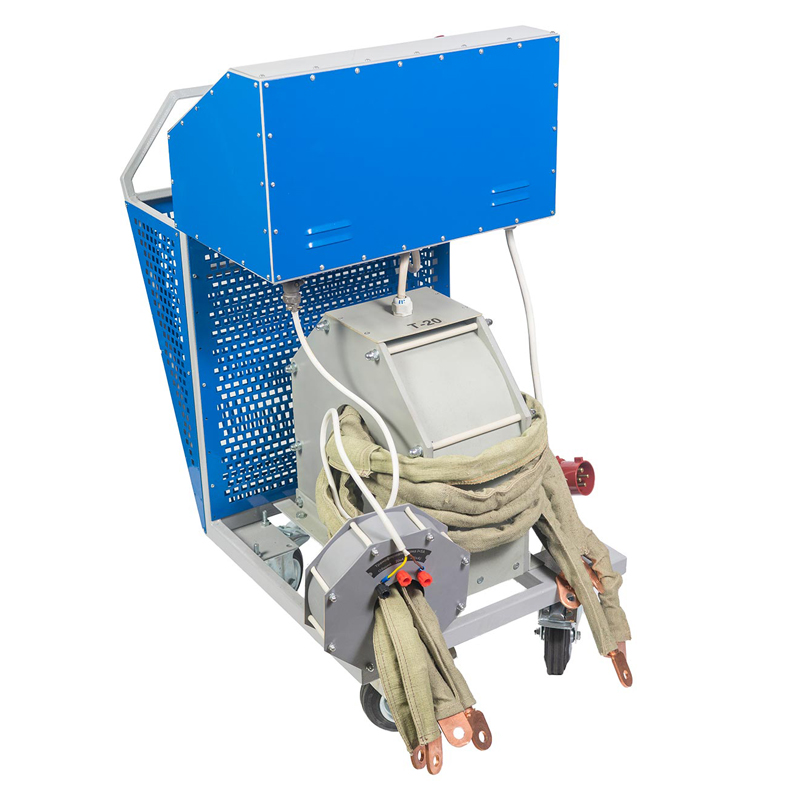

Устройство проверки DTE-16М

No votes yet

Устройство проверки автоматических выключателей DTE-16М представляет собой компактную установку, применяемую для проверки работоспособности автоматических выключателей. Также с помощью этого прибора можно контролировать ампер-секундные характеристики автоматов-выключателей, используя для этого переменный ток промышленной частоты, величиной от 16 А до 16 кА.

Особенности устройства проверки

В процессе измерения ампер-секундных характеристик регистрируется величина тока, который проходит через выключатель, а также продолжительность его прохождений. Кроме перечисленных возможностей, установка проверки DTE-16М может использоваться в роли источника регулируемого переменного тока с величиной не более 16 кА, который применяется для электрических цепей с низким импедансом.

Чтобы гарантировать высокий уровень безопасности и защиты персонала, работающего с установкой все выходные цепи, по которым проходит ток, являются гальванически развязанными цепью подачи питания.

Величина напряжения, которое подается на выходные шины, в случае полностью открытого ключа тиристорного типа, не превышает 7 В. Благодаря этому снижается величина износа контактов выключателей-автоматов в моменты отключения и увеличивается их рабочий ресурс.

Особенности конструкции устройства проверки

Устройство проверки DTE-16М включает в свой состав электронный блок управления, с помощью которого производится настройка на требуемый режим и контролируется величина испытательного тока, который формируется за счет работы токового усилителя Т-10. Для подключения токового усилителя используется силовой кабель питания для 3-фазной сети. Измерительная система установки проверки DTE-16М построена на базе токовых датчиков 1,6 кА и 16 кА.

Технические характеристики

Значение питающего напряжения:

380 В±10%

Предельно допускаемый ток в питающей сети:

не больше 140 А

Максимально возможное выходное напряжение на выходной шине:

до 7,0 В

Значение действующего тока, протекаемого через выходные шины:

16 кА

Максимальное значение потребляемой мощности:

не больше 55 кВА

Диапазон регистрации/измерения для выходных токов:

16 А…16 кА

Величина предельной погрешности при контроле тока:

не больше 3%

Временной диапазон измерения выходного тока:

10-2…103

Значение габаритных размеров:

72х48х72 см

Вес устройства (без шин):

86 кг
