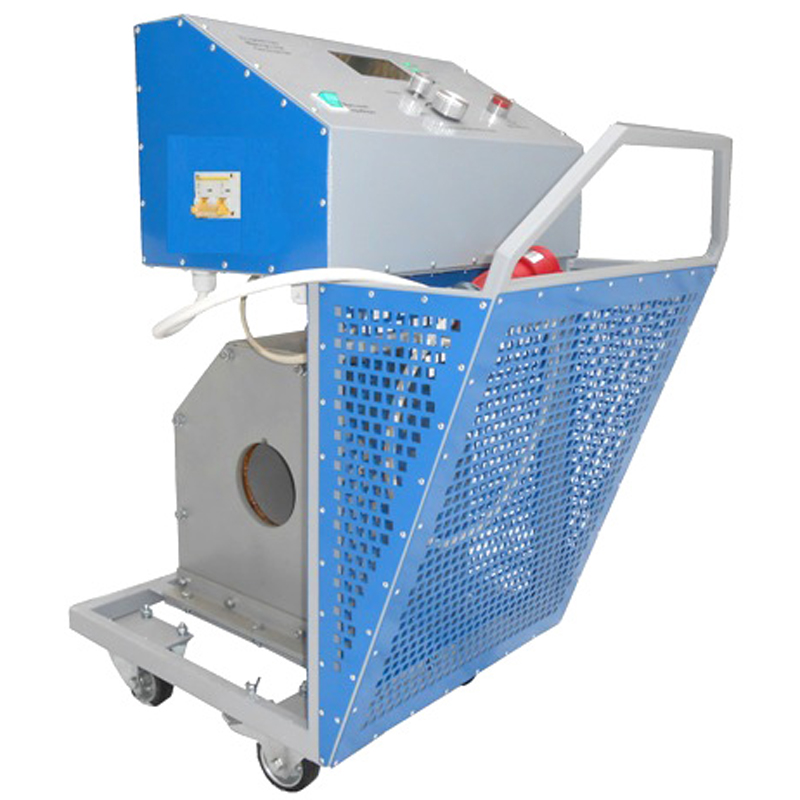

Устройство проверки DTE-20М

No votes yet

Устройство проверки автоматических выключателей DTE-20М разработан исключительно для проведения проверки рабочего состояния выключателей-автоматов. Устройство проверки обеспечивает контроль ампер-секундной характеристики выключателя, подавая на него переменный ток силой до 20 кА. Кроме того, прибор можно задействовать в силовых электрических цепях как мощный источник тока с возможностью регулирования его рабочих характеристик.

Область применения устройства проверки

Устройство проверки DTE-20М включаются в состав специализированных технических средств, которыми оснащаются опытно-исследовательские лаборатории, проводящие тестирования электротехнического оборудования.

Устройство и работа устройства проверки

Устройство проверки поставляется с блоком управления и комплектным усилителем марки Т-20. Также в комплект поставки входит токовый датчик и силовой кабель с портативной розеткой.

В электрическую схему прибора были внесены несколько усовершенствований, повысивших уровень эксплуатационной безопасности. В частности система питания и токопроводящие цепи гальванически развязаны. Для повышения рабочего ресурса тестируемых включателей-автоматов, уровень напряжения на выходных шинах был снижен до минимального значения в 7В (тиристорный ключ полностью открыт). Подобный подход обеспечивает сохранность рабочих контактов включателей даже при многократном тестировании.

Технические характеристики

Параметр

Значение

Требуемый предел подачи питания

Размер 380 Вольт

Погрешность при подаче питания

±10 процентов

Размер тока питания требуемого для работы

140 Ампер

Допустимый уровень напряжения на шинах, В

7

Действующее значение тока на шинах, В

20

Количество шин (длина 1м/2м)

8/8

Мощность, потребляемая устройством, кВ*А

55

Предельные измеряемые значения тока на выходе, кА

0,020-20

Измеряемый диапазон длительности сигнала, с

0,01-1000

Погрешность измерения длительности сигнала, %

1,5

Пороговое значение, при котором включается температурная защита, 0С

96

Эксплуатационный срок устройства, лет

10

Габариты, см

109,7×65×87

Масса (без учета выходных шин), кг

86
