Устройство УАКИ-Э

Голосов: 1
Документация:

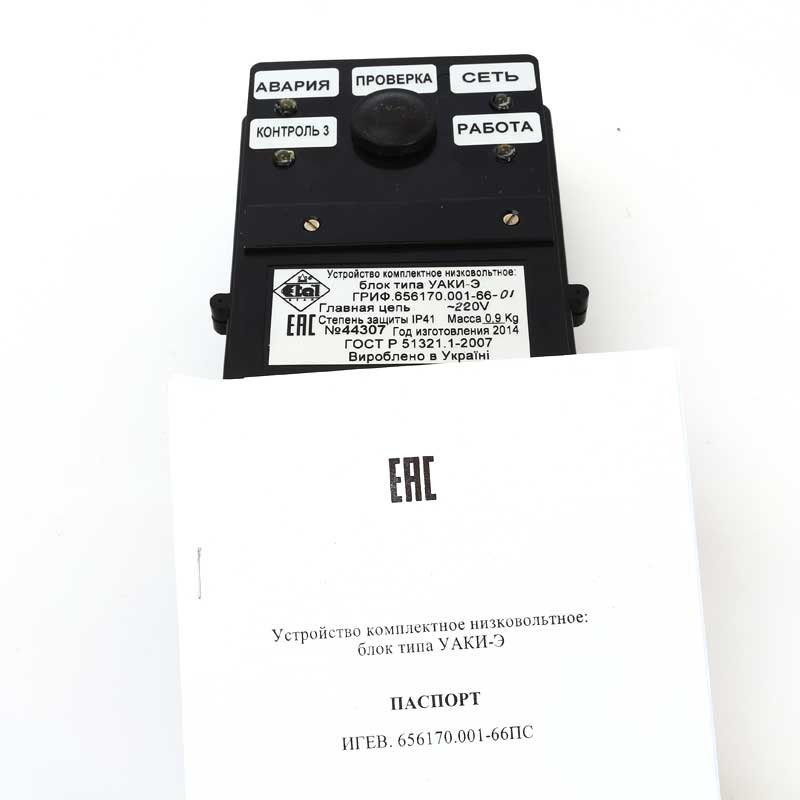

Паспорт(1.3 МБ)
20000 руб.
В наличии
Количество на складе:
2 шт.
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Устройство автоматического контроля изоляции УАКИ-Э применяется для защиты рабочего персонала от поражения электрическим током при утечке тока на землю в сетях переменного тока. Наиболее широко применяется на горнодобывающих, горнорудных и угольных предприятиях.

Принцип действия

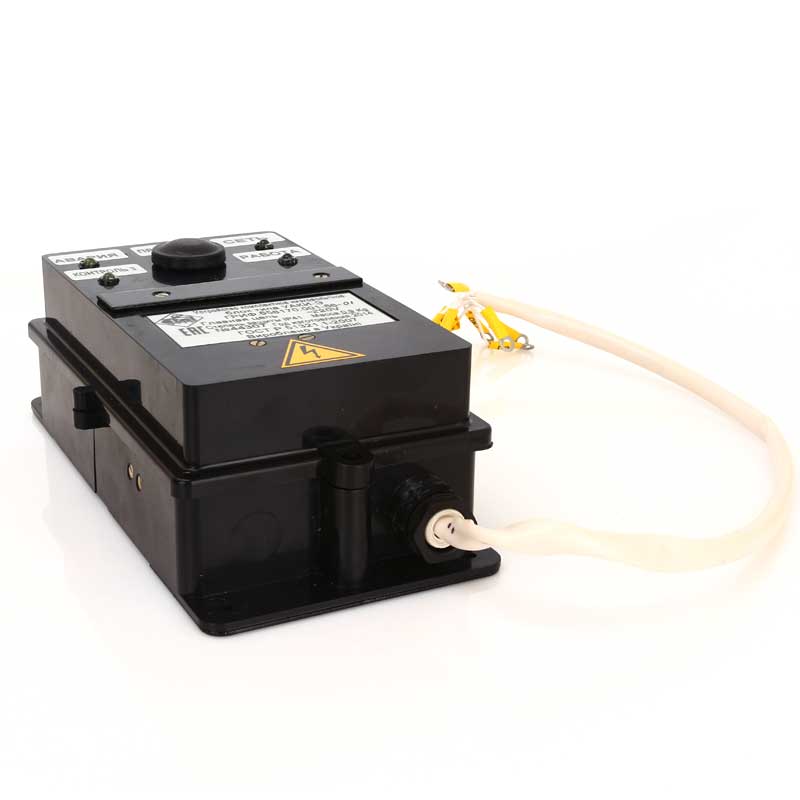

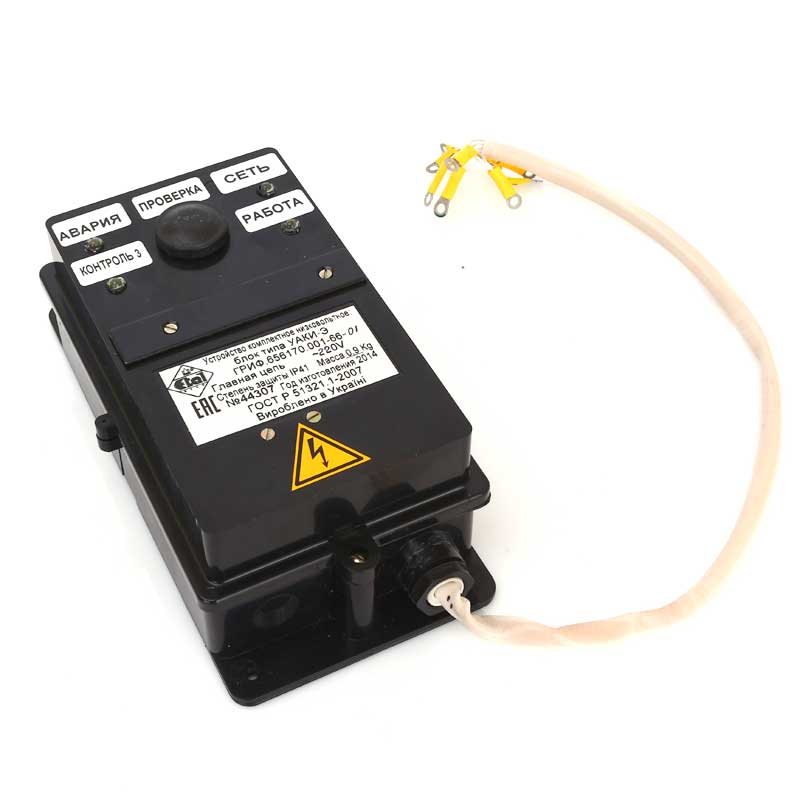

Устройство УАКИ-Э с напряжением 127,220,380В малогабаритным прямоугольным блоком. Корпус выполнен из несгораемого ударопрочного пластика. Внутри винтами закреплена плата, на которой размещены элементы схемы.

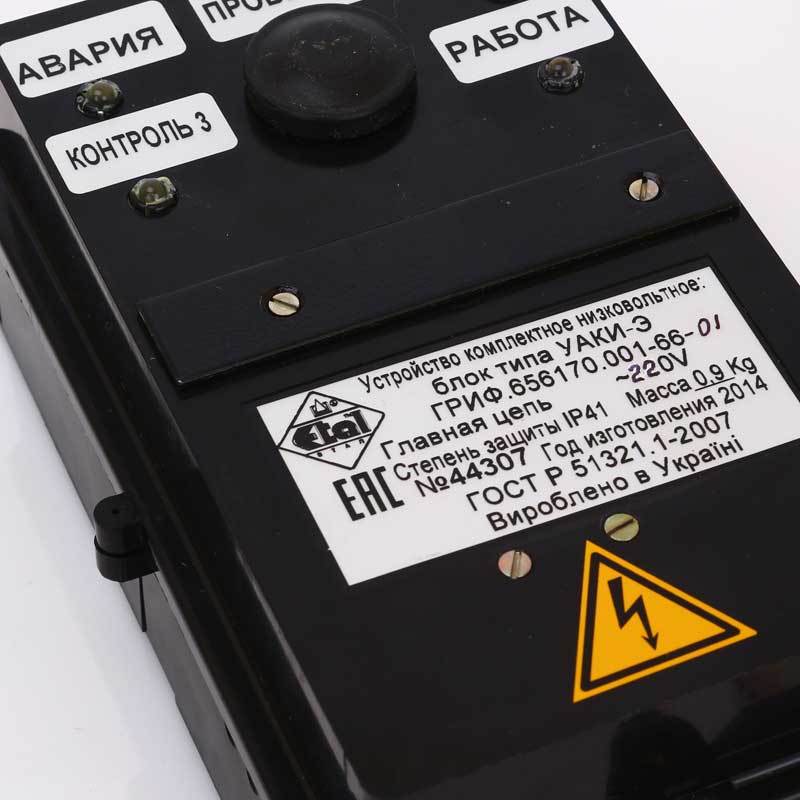

На корпусе размещены светодиоды, сигнализирующие о правильности работы устройства, клеммник для подключения трансформатора и кнопки проверки и предотвращения работы УАКИ-Э.

Для подключения к сети и коммутатору предусмотрены кабельные вводы.

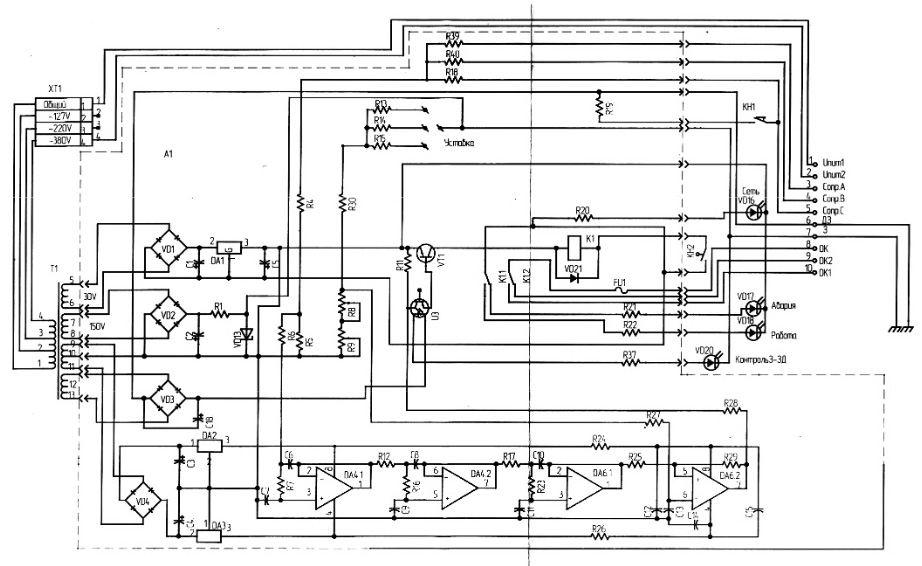

Принципиальная электрическая схема УАКИ-Э

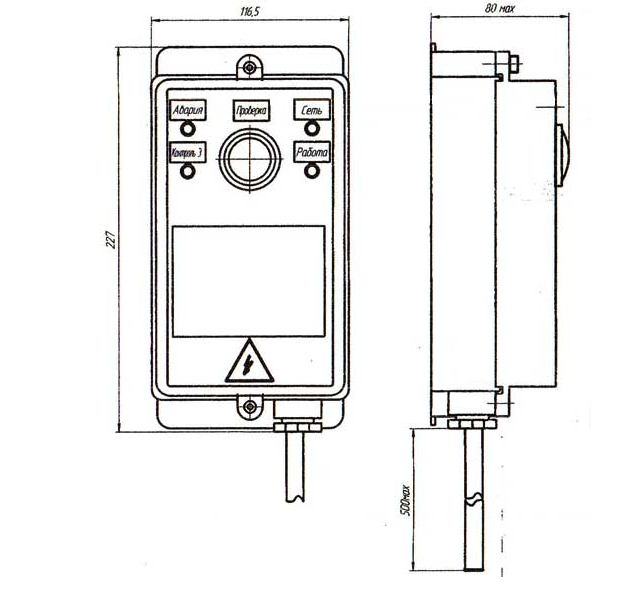

Габаритные и установочные размеры

Характеристики

Технические характеристики
Наименование параметра Значение
Номинальное напряжение защищаемой сети переменного тока, частотой 50Гц, В 127 220 380
Сопротивление утечки, при котором срабатывает устройство, кОМ 6 7,5 10
Степень защиты IP44
Время срабатывания при сопротивлении 1кОм (емкость сети 0,1-10мкФ),с 0,1
Средний срок службы, лет 10
Габаритные размеры, мм 117х227х80
Масса, кг не более 0,9
