Стенд проверки АЗУР

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

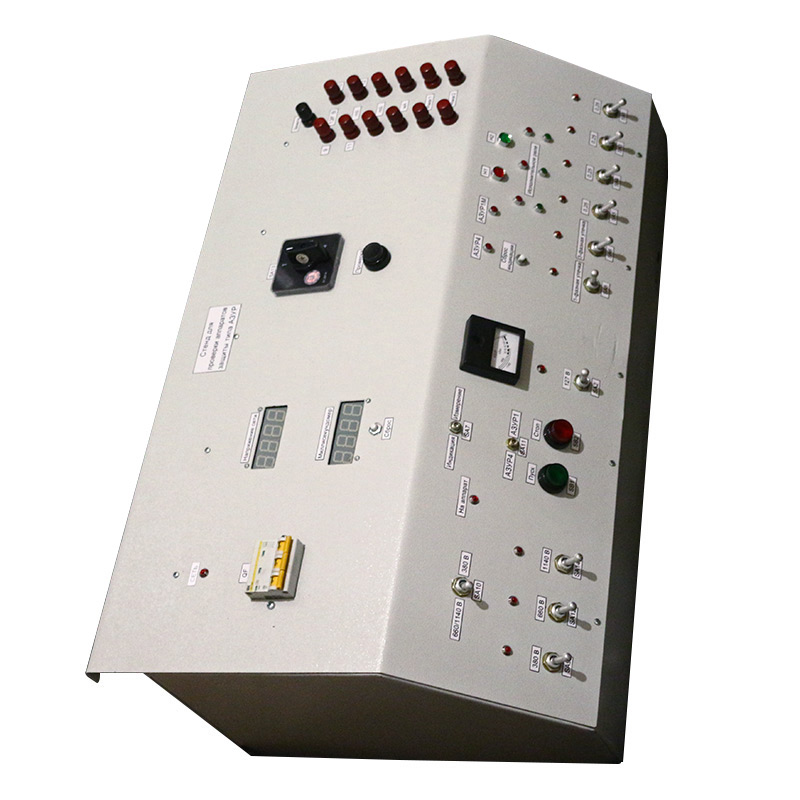

Стенд для проверки и настройки аппаратов АЗУР является электронным устройством, выполненным в стационарном исполнении, позволяющим эксплуатировать его в специализированных ремонтных мастерских.

Назначение стендов аппаратов АЗУР

Применение стенда целесообразно при необходимости выполнения проверок таких параметров, как:

  • Сопротивление 1-фазной и симметричной 3-фазной утечки,
  • Длительный и кратковременный ток утечки,
  • Собственное время срабатывания защитной аппаратуры,
  • Сопротивление режима бру,
  • Работоспособность кнопки «проверка».

Устройство и работа

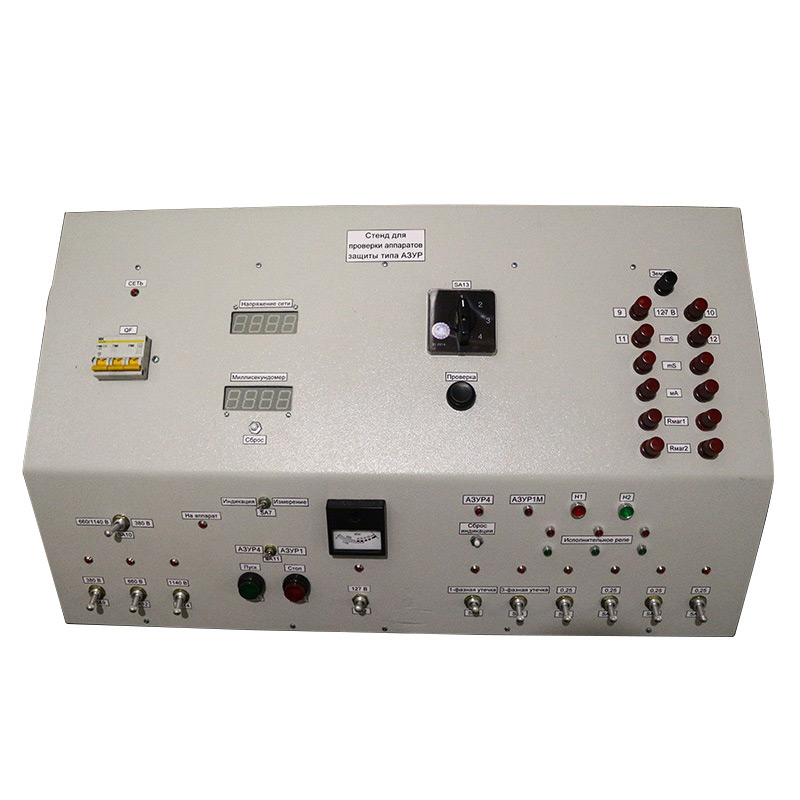

Стенд АЗУР для проверки и настройки аппаратов АЗУР имеет модульную конструкцию, состоящую из:

  • Блока питания,
  • Коммутационного блока,
  • Сигнализационного блока,
  • Интерфейсного блока.

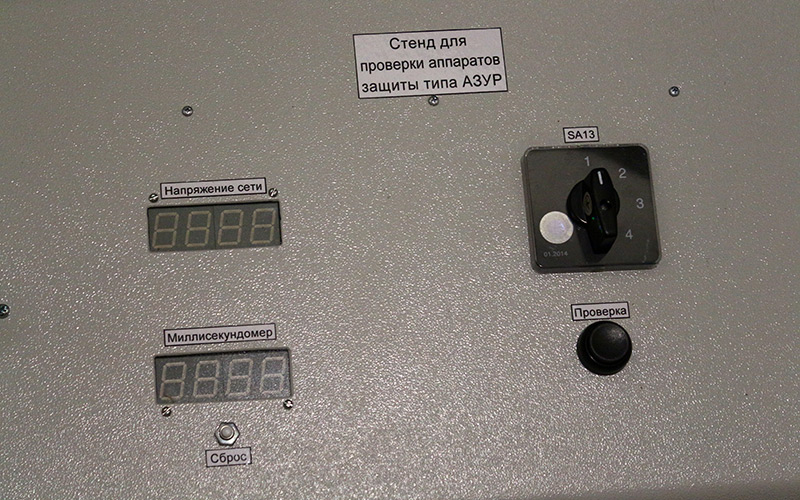

Коммутационный блок оснащен механическим переключателем для выбора параметров рабочего режима (напряжения и емкости сети, вида утечки, состояния контактора). Контактор обеспечивает во включенном состоянии подачу на защитную аппаратуру напряжения. Наличие кнопки «Проверка» позволяет контролировать исправное состояние защитной аппаратуры.

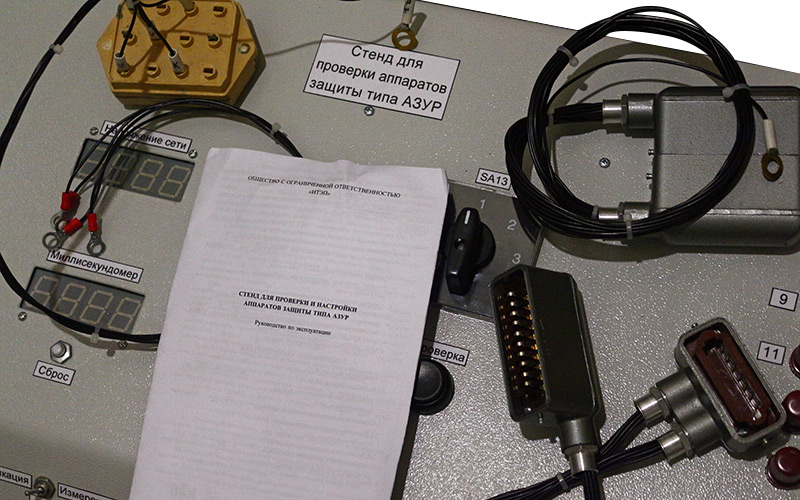

Выводные клеммы позволяют подключать стенд к внешним устройствам:

  • Защитной аппаратуре,
  • Переходным жгутам,
  • Измерительным устройствам,
  • Магазинам сопротивлений.

Подключение к стенду регистрирующих приборов позволяет фиксировать и архивировать результаты проведенных измерений.

Для определения состояния исполнительных механизмов защитной аппаратуры предусмотрены элементы световой индикации.

Стенд для работы с АЗУР функционирует на принципе копирования параметров рабочих режимов, характерных для реальных электросетей переменного тока. Для подключения к 3-фазным сетям 380В применяется защитное автоматизированное устройство отключения. При этом допускается изменение копируемых параметров:

  • Сетевой емкости,
  • Изоляционного сопротивления,
  • Режима коммутирования отдельных веток электросхемы (реализуется набором конденсаторов)

в требуемых пределах.

Характеристики

Название

Стенд для проверки и настройки аппаратов АЗУР

Питающее напряжение

380В

Напряжение на выходе

380/660/1140В

Мощность трансформатора (установленная)

2,5кВА

Регулируемая емкость сети

(0÷1) мкФ/фазе

Регулируемое сопротивление 1-фазной утечки

(1÷100) кОм

Регулируемое сопротивление 3-фазной утечки (симметричной)

(0÷200) кОм
