Аппарат АЗУР-2

Аппарат АЗУР-2 – это стандартизированный прибор защиты от токов утечки, функционирующий в электрических цепях с 3-фазным переменным током, напряжение которого равно 380, либо 660 В, а частота составляет 50 Гц. Прибор способен функционировать в условиях умеренного и холодного климата, допускается эксплуатация в условиях тропиков.

Назначение

АЗУР-2 используется для защиты персонала от прямого поражения эл. током и прочих опасных для жизни и здоровья последствий утечек тока на землю в условиях подземных шахтных выработок, а также на поверхности различных горнодобывающих предприятий.

Устройство и работа

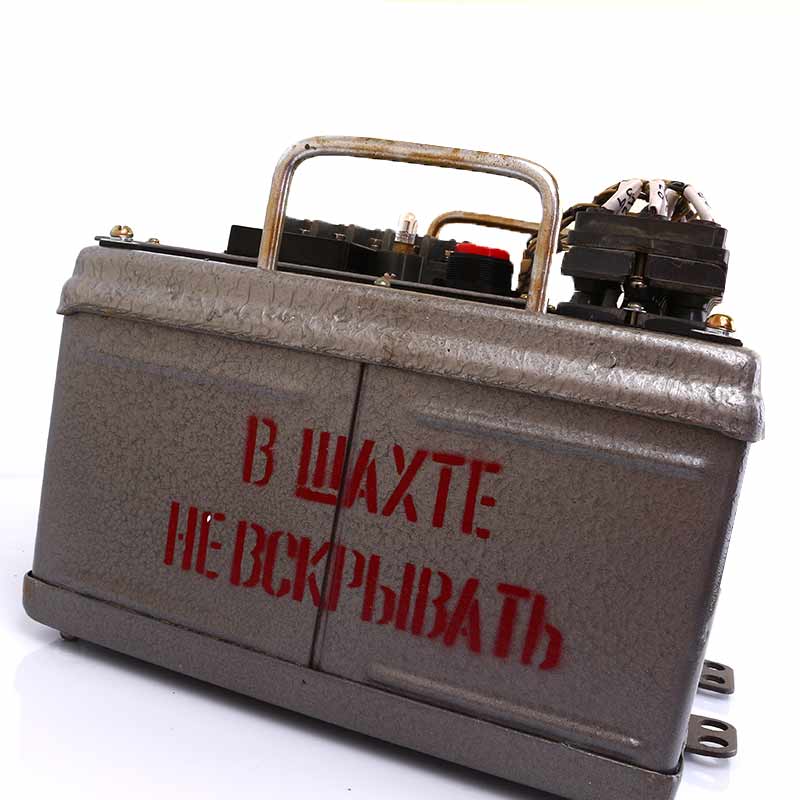

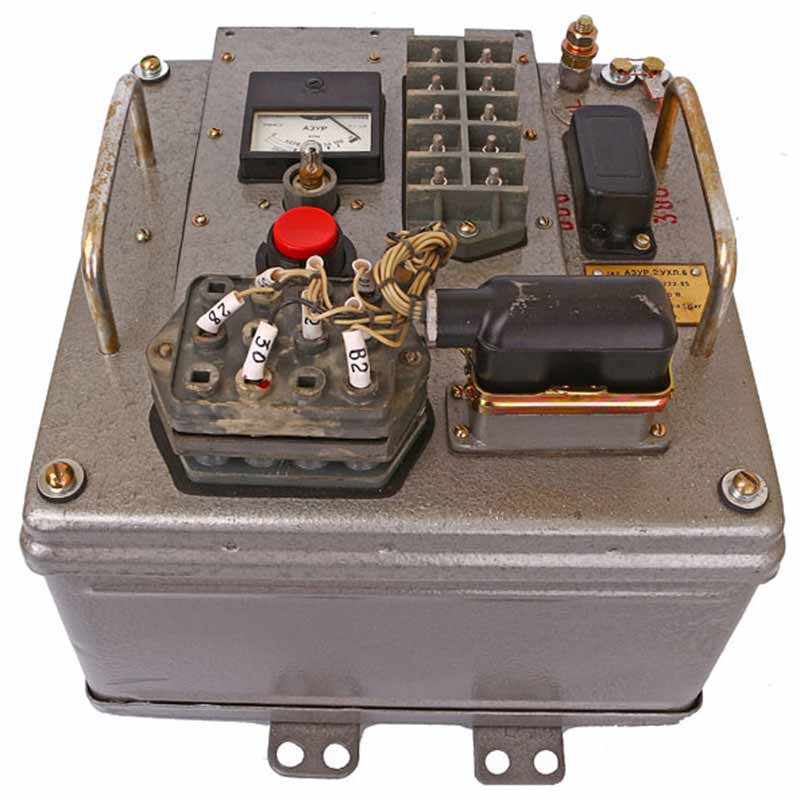

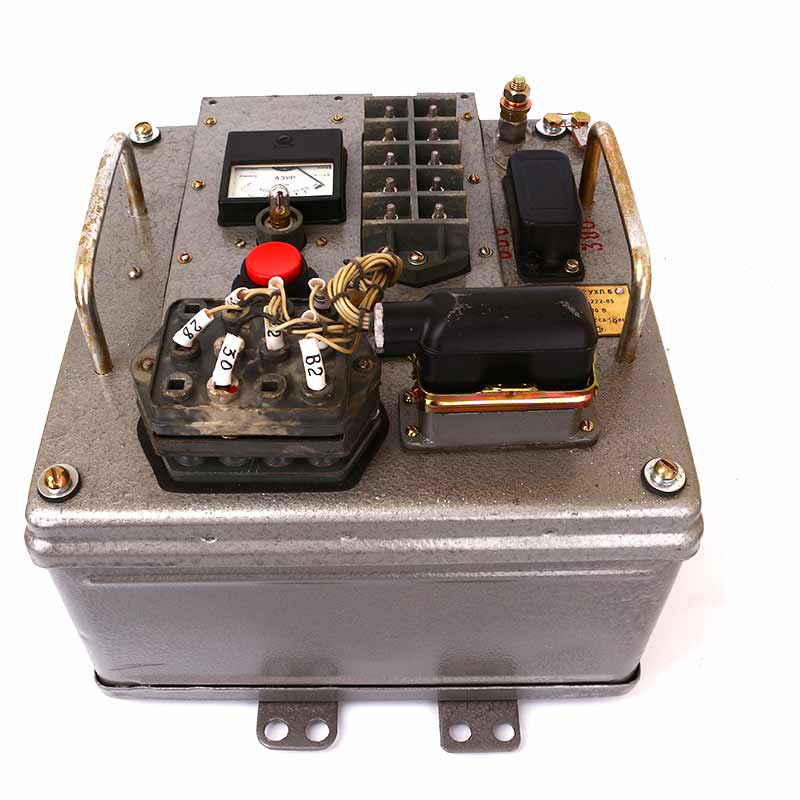

АЗУР представляет собой блок с металлическим корпусом, монтируемый в распределительные устройства низкого напряжения, используемые на трансформаторных подстанциях ТСШВП или ТКШВП. АЗУР-2 состоит из извлекаемой части и сигнальной панели. Извлекаемая часть аппарата представляет собой печатные платы и панели, на которых смонтирована электрическая начинка, включающая в себя блоки тепловой защиты аппарата и автоматического компенсирования емкостной составляющей тока утечки, а также устройство проверки сопротивления изоляции. Сигнальная панель прибора состоит из сигнальной лампы, клеммника, кнопки «Проверка» и килоомметра.

Аппарат осуществляет защитные функции за счет воздействия на независимый расцепитель выключателей АВ или АВМ, а также за счет воздействия на выключатель А3700 автоматического типа.

Потребляемая (рабочая) мощность, кВ*А

0,13 (не более)

Напряжение сети, В

380

660

Время срабатывания прибора, секунд

0,1

Сопротивление срабатывания в условиях симметричной 3-фазной утечки и емкости сети в пределах 0 - 1 мкФ на каждую фазу, кОм на фазу

10

30

Сопротивление срабатывания в условиях 1-фазной утечки и емкости сети в пределах 0 - 1 мкФ на каждую фазу, кОм на фазу

12

20

Допустимое отклонение напряжения сети от номинального, при котором сохраняется работоспособность прибора

От 85 до 110 %

Длительный ток утечки при смене емкости сети в пределах 0 - 1 мкФ на каждую фазу, А

0,025

Кратковременный ток через 1-фазную утечку сопротивлением 1 кОм, А

0,1

Сопротивление, при котором срабатывает тепловая защита прибора, кОм

1,3 ± 0,3

Габариты прибора, мм

400х275х250

Масса нетто, не более, кг

18

Срок службы

5 лет

В перечень комплекта поставки прибора защиты АЗУР-2 входит:

  • прибор  килоомметр
  • руководство по эксплуатации.
