Аппарат АЗУР.4МК

Аппарат защиты АЗУР.4МК это рудничное, микроконтроллерное устройство, которое используют для предотвращения несчастных случаев с участием рабочего персонала. Он защищает персонал от возможного удара электрическим током, а так же от нежелательной утечки электротока на земляной покров.

Модернизация

Аппарат АЗУР-4МК это усовершенствованный аппарат АЗУР-4.

Об оборудовании

Наше устройство используют в электрической сети с тремя фазами, где работает ток переменного значения, нейтраль трансформатора должна быть изолирована. Используется в горно-шахтной промышленности: в шахтах, карьерах, как под землей, так и на поверхности. Входит в состав распределительного устройства, так называемого «низшего» напряжения, которые в свою очередь входят в передвижные трансформаторные подстанции.

Рабочие условия

• Климатическое исполнение УХЛ 5.
• Устройство работает при температурном показателе от минус 9 градусов до плюс 64 градусов.
• Запыленность окружающего воздуха не должна превышать значение в 1199 миллиграмм на метр в кубе. Под запыленностью понимается, что в воздухе может присутствовать угольная пыль. Среда взрывоопасна относительно газа «метан».
• Рабочее положение относительно окружающего пространства выбираем удобное для персонала.
• Обязательна жесткая установка, которая предотвращает любые мехнические воздействия: механические удары, вибрацию, встряски.
• Корпус защищен согласно IP-54.

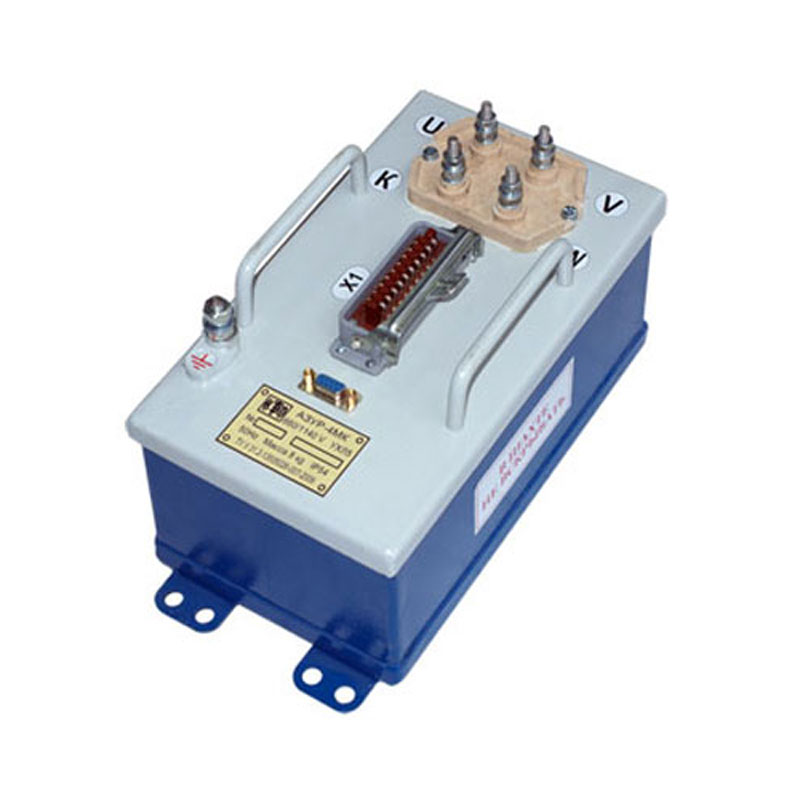

Устройство

Наш АЗУР.4МК оказывает воздействие на расцепитель с нулевым напряжением, а так же на расцепитель независимый. Расцепители входят в состав такого прибора, как автоматический выключатель, который в свою очередь входит в состав подстанции трансформаторной.

Если автоматический выключатель не срабатывает, наш аппарат производит сигнал, благодаря которому происходит процесс отключения высоковольтной ячейки, которая подает питание на данную подстанцию.

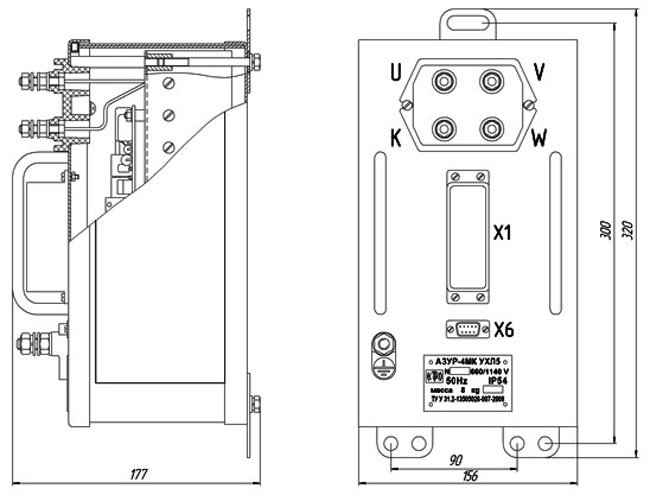

Схема АЗУР включает в себя устройство, которое контролирует сопротивление рабочей изоляции электрической сети; устройство для определения, выбора + шунтирования фазы, которая повредилась; устройство для регистрации и передачи, хранения и отображения информативных данных. Отображение полученной информации осуществляется благодаря информационному блоку БИН.4МК, который заказывается отдельно.
