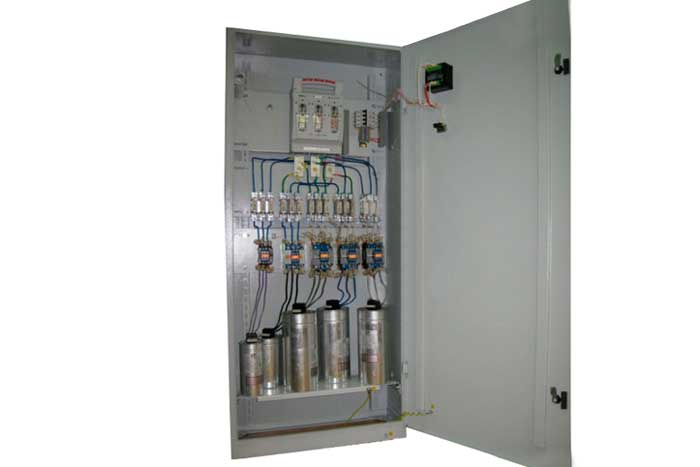

Установка УКРМ-01
Описание
Установка УКРМ-01 предназначена для снижения потерь мощности за счет уменьшения или ограничения перетока реактивной мощности по сетям.
Принцип действия
Заключается в компенсации индуктивной составляющей реактивной мощности за счёт емкостной составляющей, создаваемой конденсаторами в составе УКРМ.
| Параметры | Значение |
| Номинальное напряжение, к В | 0,4 |
| Номинальное рабочее напряжение, кВ | 0,44 |
| Номинальная мощность, кВар | 20-750 |
| Кол-во ступеней регулирования (для регулируемых установок) | 4-12 |
| Мощность ступени, кВар | от 5 |
| Поддерживаемое значение соБф в автоматическом режиме | 0,9-100 |
| Номинальное напряжение вспомогательных цепей, В | 200-240 |
| Степень защиты по ГОСТ 14254-96 | 1Р21,1Р54 |
| Вид климатического исполнения по ГОСТ 15150-69 | УХЛ4 |
| Система напряжения | ТМ-С/0.4 кВ, 50 Гц |
| Регулировка | автоматическая* или ручная |
| Включение конденсаторных ступеней | контакторами с добавочными |
| резисторами на опережающих блок контактам | |
| Собственные потери конденсаторов, Вт/кВар | 0,5 |
Особенности
Установка УКРМ-01 обладает такими преимуществами:
- малые удельные потери активной мощности,
- отсутствие вращающихся частей,
- простой монтаж и эксплуатация,
- возможность подбора практически любой необходимой мощности компенсации,
- возможность установки и подключения в любой точке сети,
- отсутствие шума во время работы,
- малые эксплуатационные затраты.
