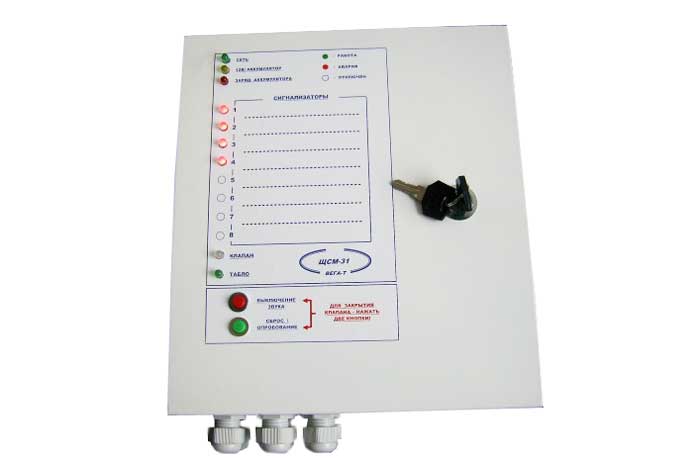

Щиты сигнализации ЩСМ-31, ЩСМ-41

No votes yet

Щиты сигнализации ЩСМ-31, ЩСМ-41 предназначены для контроля состояния сигнализаторов загазованности, отображения информации на светодиодном табло и выдачи сигнала управления на газовый клапан и светозвуковое табло.

Модификации

  • ЩСМ-31-8,
  • ЩСМ-41,
  • ЩСМ-42,
  • ЩСМ-43.

Функциональные возможности

Щиты сигнализации обеспечивают:

  • программирование режима управления газовым клапаном;
  • контроль обрыва линии связи с сигнализатором, если используются нормально замкнутые контакты реле сигнализатора загазованности;
  • световую индикацию (зеленое свечение светодиодов) подключенных сигнализаторов.
  • световую индикацию (красное свечение светодиодов) и звуковую сигнализацию при срабатывании сигнализаторов загазованности;
  • временную задержку включения звуковой сигнализации при кратковременном (ложном) срабатывании датчиков;
  • включение светозвукового табло при срабатывании любого из восьми сигнализаторов загазованности;
  • закрытие импульсного газового клапана при срабатывании любого из восьми сигнализаторов загазованности (если этот режим выбран);
  • закрытие газового клапана при нажатии одновременно кнопок “СБРОС/ОПРОБОВАНИЕ” и “ВЫКЛЮЧЕНИЕ ЗВУКА” на дверце щита ЩСМ- 31, 41;
  • индикацию включения светозвукового табло;
  • индикацию отключения газового клапана;
  • индикацию исправности катушки газового клапана;
  • сброс и опробование индикации;
  • автономную работу от внутреннего аккумулятора, в том числе питание сигнализаторов загазованности от внутреннего источника бесперебойного питания щита (12В).
Технические характеристики
Наименование ЩСМ-31-8 ЩСМ-31 ЩСМ-41
Потребляемая мощность (Вт не более): 40 20 20
Питание: ~ 220В ~ 220В ~ 220В
Время работы от аккумулятора, не менее:
Размеры (мм): 300х260х80 260х220х80 260х220х80
Масса (кг не более): 5 4 4
Количество светодиодных индикаторов состояния параметров объекта 10 6 10
Количество одновременно подключаемых сигнализаторов загазованности 8 (12В) 4 (12В) 8 (~220В)
Задержка включения звукового сигнала аварии и отключения газового клапана (сек.) 4 4 4
Газовый клапан типа: EVG/NA (нормально открытый импульсного типа с блокировкой после срабатывания и последующим ручным взводом) на напряжение ~220В ~220В ~220В
Светозвуковое табло (нагрузочная способность контактов реле) ~220В/5А ~220В/5А ~220В/5А
Подключение нагрузки (с напряжением питания U и током I не более) U=12В/I=2,4А U=12В/I=0,6А U=12В/I=0,6А
